锅炉汽包电接点水位计的常见故障处理分享

今天我们来说一下锅炉液位计工作原理，大家都知道锅炉里的水在高温下会发生汽化供热，但是锅炉里的水过少时就有可能会发生爆炸的危险，所以需要有一种能清楚了解锅炉里水位的仪器，所以人们就经常会把水位计和锅炉联系在一起使用，那他的工作原理又是怎样的呢？接下来我们了解一下。

锅炉水位计又被称为水位表，水位表的工作原理是两个容器的连通原理，锅炉的锅筒是一个大容器，水位计是一个小容器，当两者连通后，水位必定会在同一高度上，所以水位表上显示的水位高度是锅筒的实际水位。

锅炉液位计由多种，下面我们一起来了解一下不同种类的锅炉液位计工作原理：

1、双色水位计。用于就地显示锅筒水位，是应用的就地水位计。是一个竖直玻璃管，上下分别与锅筒的汽空间和水空间相连，采用U型管连通原理显示水位，利用材料的光学特性使水汽两部分分别呈现绿红两种颜色，以利观察。双色水位计使用可靠，显示直观，可通过摄像头接至中控室，是比较理想的锅炉水位计。

简单来说就是双色水位计由光源发出的红光绿光，射向水位计本体液腔。在腔内气相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上。因此在正前方观察，显示汽红水绿。此液位计的玻璃板在接触液体的一面开有一角槽，并在玻璃板的两侧面烧结红色的玻璃釉，根据光学的折射原理，在无液体时从玻璃板正面可以清楚地看到由角槽反射出来的红色，当液位计内有液体时，则液体的折射率同玻璃的折射率接近，玻璃板两侧面颜色不被反射，液体呈白色，液位界面清晰、观察者不易产生视觉误差，便于准确记录液位高度。但要注意定期冲洗，且有的厂家产品灯泡寿命短，需经常更换。

磁敏电子双色液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然；加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。

2、磁翻板液位计其管中有一个磁性浮球，管两侧排列着许多的小磁性个体，水位发生变化的时候，也会时浮球上下移动由于磁极作用带动磁性体翻转，所以在磁性体两面刷上不同的颜色来表示水位。常见的有白红，绿红等。其实严格来说磁翻板液位计不是直接现实锅筒水位的，所以不常用，在压力及温度较低的锅炉如热水锅炉中采用尚可。也属于就地显示（但可带远传）。磁翻板液位计使用较可靠，显示较直观。但使用绿红色磁性体时，如厂房照明用普通白炽灯且光线较暗时，观察不够清楚。

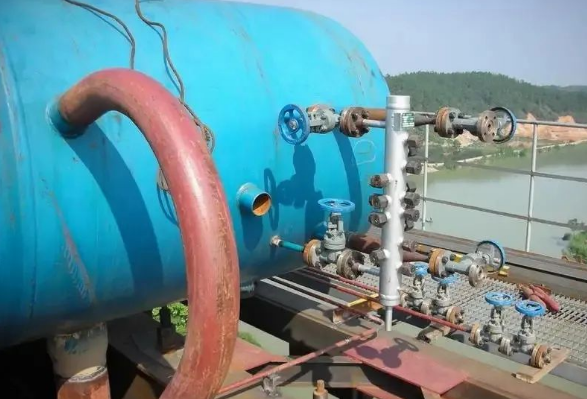

3、电接点液位计，具有远传功能，在竖直方向顺序排列若干电极，水位升降会使电级间导通或断开，从而显示水位。电接点液位计指示准确，尤其是在起停炉和负荷波动时，应主要以双色和电接点显示为准。但要注意煮炉时要隔离，否则会损坏。

锅炉汽包电接点水位计的常见故障处理：

一、单点晃动

故障现象：运行中处于连续蒸汽或水区域中的某个点（蒸汽和水接口面的点晃动属正常现象）红黄有跳变或长期状态与其它连续区域内的点相反。

常见原因：

1、电极筒对应的该电极污染；处理办法：带压冲洗电极筒；（高概率）

2、电极筒对应的该电极绝缘性能下降；处理办法：更换电极；（一般概率，1年期内较小）；

3、电极筒对应的该电极接线松动、二次表对应的该点接线松动；处理办法：检查紧固接线；（高概率）

4、二次表该点通道或指示灯故障；处理办法：更换二次表测试。（极低概率）

二、全部接点晃动

故障现象：运行中电接点水位大部份接点或全部接点经常性或偶尔晃动。

常见原因：

1、炉内汽水共沸；判断方法，参考其它玻璃管或双色水位计、差压式水位计是否同样上下晃动剧烈；处理方法：汽包内汽水分离装置故障需检修、消除定期排污、连续排污、给水、燃烧对汽包水位的影响。（极低概率）

2、信号噪声干扰；干扰很难捕捉和测量，除非长期出现，可用示波器进行捕捉。处理方法：

A、确保在二次表侧电缆屏蔽层可靠接地，接地电阻小于4欧姆（接地不是接到仪 表盘柜体，柜体不是可靠的接地体，有些场合柜体还需要绝缘处理，需用专用 的接地导线连接到接地母排）；（一般概率）

B、确保在电极筒侧电缆屏蔽线不被接地，如裸露在外最好进行绝缘处理，保证信 号屏蔽单端接地；（高概率）

3、信号线电容容量累积干扰；主要表现为仪表运行一段时间突然来一下，随后又能正常运 行一段时间，能量很小，持续时间很短，但就是查不到原因。 处理办法：A、更换电缆和电缆敷设路径；B、更换二次表（低概率）；C、关 闭电源重新上电可延长该故障发生的时间，但不能最终解决该问题。

4、公用信号地（参考电接点水位计说明书）接线不可靠，特别是现场筒体侧。处理方法：检查紧固公用信号线。（高概率）

5、二次表电子元器件工作不稳定或老化或质量差；处理方法：更换质优产品。（使用3年内一般概率）。

6、电极长期使用整体性能下降；处理方法：更换电极（使用3年内一般概率）。  电接点水位计故障现象为第二种，

建议按如下处理流程进行：

1、带压冲洗一次电极筒，然后确保排污门被关严，汽水侧MK体育在线注册,MK体育（中国）门流通正常；

2、检查紧固两端信号公用地线，筒体侧如锈蚀严重需打磨处理；

3、检查电缆两端屏蔽接地，按要求接线；

4、拉临时电缆重新接线测试；

5、更换不同厂家的电极和二次表试验。
