高压流量自控仪

高压流量自控仪

技术性能参数：

一、外形尺寸：

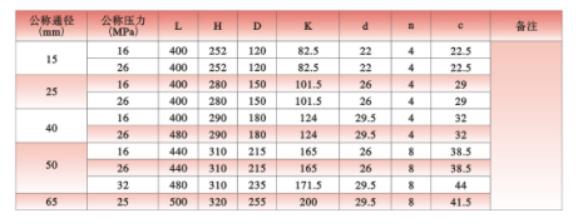

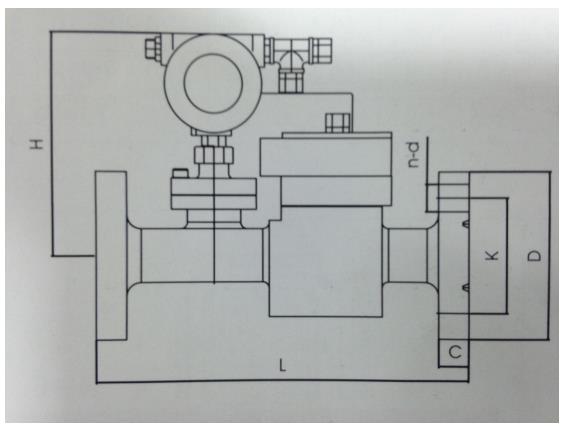

1、直式

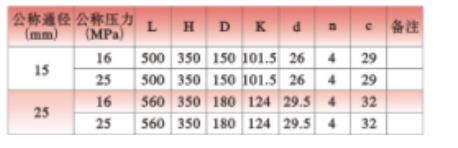

2、角式一体

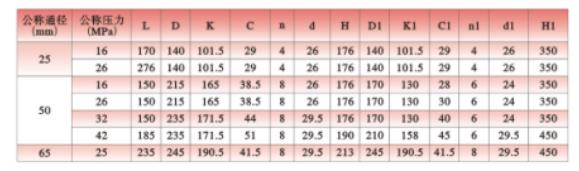

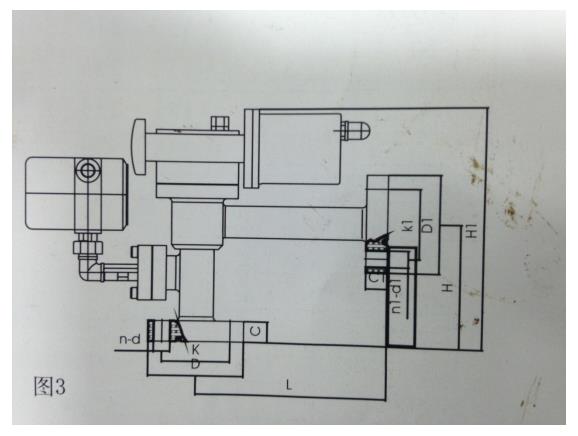

3、角式分体

材质：碳钢、304不锈钢；

螺栓尺寸：

二、流量计的密封性能及材料的选型，密封的规格：

仪表出厂都是经过严格打压检验流程的，密封性好；整体机械结构设计合理部件之间紧密衔接，使用的o型圈都是匹配尺寸的高质量的；

三、影响流量计安装的因素，安装流量计时需要注意的地方，有什么工艺流量需要注意：

安装方面：自控仪采用速度式计量原理，所以需要前后一定直管段；

注水工艺方面：高压流量自控仪注水工艺相当关键，如果整体注水工艺设计不合理，就会造成，流量计注水注入不了，要求流量仪表前后必须有压差，并且当井下采用无源输出泵时，必须要求，泵前压力大于泵的启动压力，否则注水注不进去；

四、供电及控制方面：

供电方面：220V±20%及电池供电；

控制原理：

总体控制理论：

主要应用了PID控制算法，PID控制器由比例单元(P)、积分单元(I)和微分单元(D)组成。其输入e(t)与输出u(t)的关系为：

u(t)=kp[e(t)+1/TI∫e(t)dt+TD×de(t)/dt]，式中积分的上下限分别是0和t。

传递函数为：G(s)=U(s)/E(s)=kp[1+1/(TI×s)+TD×s]，其中kp为比例系数；TI为积分时间常数；TD为微分时间常数。

此系统是闭环控制系统，当修改设定量的值时，输入量和输出量如果有偏差时，就会有一个反馈信号快速的响应，智能控制执行机构，使当前流量和设定量控制在可调的精度范围内，还可以修改控制步幅，使MK体育在线注册,MK体育（中国）门转动角度更大；当前后压差较大时，可减小控制步幅，使控制平稳调节。

当系统出先MK体育在线注册,MK体育（中国）门前压力小于MK体育在线注册,MK体育（中国）门后压力时，能够智能的快速发出危险信号给执行机构，快速的关闭MK体育在线注册,MK体育（中国）门，防止注水倒流。

边界条件：

有大限位（大小限位可以选择），当MK体育在线注册,MK体育（中国）门全都打开时，再向开的方向转时，就会触发大限位，从而使MK体育在线注册,MK体育（中国）门停止开，只有减小流量使MK体育在线注册,MK体育（中国）门关闭，或者手动关闭MK体育在线注册,MK体育（中国）门，才能解除大限位信号；

当MK体育在线注册,MK体育（中国）门刚好全都关闭时，再向关的方向转时，就会触发小限位，从而使MK体育在线注册,MK体育（中国）门停止关，只有加大流量使MK体育在线注册,MK体育（中国）门打开，或者手动打开MK体育在线注册,MK体育（中国）门，才能解除小限位信号；

控制原理图：

五、485通讯：

1、通讯接口：接口方式：RS485 接口、异步、半双工数据格式：使 用二进制数据 格式，一个起 始位、八个数 据位、无校验 位、一个位.一个停止位波特率： 9600bps数据帧最大长度：1Byte 地址 + 253Byte 数据 + 2Byte CRC 校验 = 256 Byte浮点数格式：1-0-3-2；支持地址：1-32（适用于通讯小板）；新表头支持地址1-255；帧结构功能码03/ 04：读 16 位整型变量或浮点型变量数据

错误代码：

01H ：功能码不被支持

02H ：开始寄存器地址不正确或开始寄存器地址加寄存器个数不正确

03H ：寄存器个数不在 1~125 之间

04H ：读数据不成功
