什么是分频铁磁谐振过电压？（下）

前文中，小编带大家了解了“什么是分频铁磁谐振过电压呢？”之上半部分，咱们继续往下看：

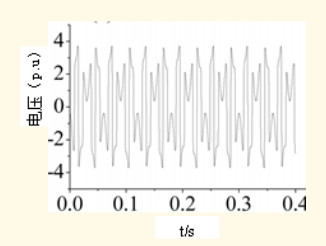

某一分频铁磁谐振过电压波形见下图所示。

图 某一分频铁磁谐振过电压波形

电压互感器的铁磁谐振电路产生的低于电源频率的分次谐波谐振中，大多数为1/2次谐波谐振。

1/2分频铁磁谐振过电压不高（不超过2∅），这是由于铁芯深度饱和所致。由于是热和电动力的破坏，互感器往往有一发展过程，表现为互感器冒烟、熔丝熔断、油浸互感器喷油等。1/2分频铁磁谐振的激发条件大都是单相接地故障又突然消除的暂态过程。由于其起振电压较低，在一定电网条件下1/2分频铁磁谐振是最容易发生的，而且破坏力很强，也是互感器出现烧坏事故的主要原因。

因此，分频铁磁谐振的过电压倍数较低，一般不超过 2.5倍的相电压；三相电压表的指示数值同时升高，而且有周期性的摆动，线电压指示正常。
