换热设备操作规程

6.7.1换热设备投用与停用

6.7.1.1换热设备的投用纲要（A级）

初始状态S0

换热器处于空气状态-隔离

1.换热器拆盲板

状态S1

换热器盲板拆除

2．换热器置换

1）用蒸汽置换的换热器

状态S2

换热器置换合格

3．换热器投用

1）充冷介质

2）投用冷介质

3）充热介质

4）投用热介质

状态S3

换热器投用

4．换热器的检查和调整

最终状态FS

换热器正常运行

6.7.1.2换热设备的投用操作（B级）

初始状态S0

换热器处于空气状态-隔离

适用范围

— 有无相变的换热器

— 单台或一组换热器

—流动介质：循环水、油浆、汽柴油、换热水、蒸汽等

( M ) — 换热器检修试压合格

( P ) — 换热器与工艺系统隔离

( P ) — 换热器密闭排凝线隔离

( P ) — 换热器放火炬线隔离

( P ) — 换热器放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）的盲板或丝堵拆下，MK体育在线注册,MK体育（中国）门打开

( P ) — 换热器蒸汽线、2线隔离

( P ) — 压力表、温度表安装合格

( P ) — 换热器保温完好

( P ) — 换热器周围环境整洁

〈M〉 — 消防设施完备

1．换热器拆盲板

( P ) — 确认换热器放火炬MK体育在线注册,MK体育（中国）、密闭排凝MK体育在线注册,MK体育（中国）关闭

( P ) — 确认换热器冷介质入口、出口MK体育在线注册,MK体育（中国）关闭

( P ) — 确认换热器热介质入口、出口MK体育在线注册,MK体育（中国）关闭

( P ) — 确认蒸汽、氮气吹扫置换线手MK体育在线注册,MK体育（中国）及其它与工艺系统连线MK体育在线注册,MK体育（中国）门关闭

[ M ] — 通知区块技术人员人员联系检维修人员拆以下盲板

●拆换热器放火炬线盲板

●拆换热器密闭排凝线盲板

●拆换热器冷介质入口、出口盲板

●拆换热器热介质入口、出口盲板

●拆吹扫、置换蒸汽、氮气线盲板

●拆其它与工艺系统连线盲板

状态S1

换热器盲板拆除

2．换热器置换

1）用蒸汽置换的换热器

[ P ] — 蒸汽排凝

( M ) — 确认换热器管、壳程高点放空MK体育在线注册,MK体育（中国），低点排凝MK体育在线注册,MK体育（中国）打开

[ P ] — 缓慢打开壳程蒸汽MK体育在线注册,MK体育（中国）门

(M) — 确认壳程放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）见蒸汽

[ P ] — 缓慢打开管程蒸汽MK体育在线注册,MK体育（中国）门

( P ) — 确认管程放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）见蒸汽

[ P ] — 调整管、壳程蒸汽MK体育在线注册,MK体育（中国）

( M ) — 确认管、壳程置换合格（氧含量≤0.5% ,V）

[ P ] — 关闭管、壳程放空MK体育在线注册,MK体育（中国）

[ P ] — 关闭管、壳程蒸汽MK体育在线注册,MK体育（中国）

[ P ] — 关闭管、壳程排凝MK体育在线注册,MK体育（中国）

2）用氮气置换的换热器

( P ) — 确认换热器管、壳程高点放空MK体育在线注册,MK体育（中国），低点排凝MK体育在线注册,MK体育（中国）打开

[ P ] — 缓慢打开壳程氮气MK体育在线注册,MK体育（中国）门

(M ) — 确认壳程放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）见气

[ P ] — 缓慢打开管程氮气MK体育在线注册,MK体育（中国）门

( P ) — 确认管程放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）见气

[ P ] — 采样分析换热器管、壳程

( M ) — 确认管、壳程置换合格（氧含量≤0.5%,V）

[ P ] — 关闭管、壳程放空MK体育在线注册,MK体育（中国）

[ P ] — 关闭管、壳程氮气MK体育在线注册,MK体育（中国）

[ P ] — 关闭管、壳程排凝MK体育在线注册,MK体育（中国）

注意：

管壳程蒸汽置换时，防止超温、超压；防止烫伤

状态S2

换热器置换合格

3．换热器投用

< P > — 现场准备好随时可用的消防蒸汽带

< P > — 投用有毒有害介质的换热器，佩戴好防护用具

1）充冷介质

( P ) — 确认换热器冷介质旁路MK体育在线注册,MK体育（中国）开

[ P ] — 稍开换热器冷介质出口MK体育在线注册,MK体育（中国）

[ P ] — 稍开换热器放空MK体育在线注册,MK体育（中国）（不允许外排的介质，稍开密闭放空MK体育在线注册,MK体育（中国））

( M ) — 确认换热器充满介质

[ P ] — 关闭放空MK体育在线注册,MK体育（中国）（或密闭放空MK体育在线注册,MK体育（中国））

2）投用冷介质

[ P ] — 缓慢打开换热器冷介质出口MK体育在线注册,MK体育（中国）

[ P ] — 缓慢打开换热器冷介质入口MK体育在线注册,MK体育（中国）

[ P ] — 缓慢关闭换热器冷介质旁路MK体育在线注册,MK体育（中国）

3）充热介质

( P ) — 确认换热器热介质旁路MK体育在线注册,MK体育（中国）开

[ P ] — 稍开换热器热介质出口MK体育在线注册,MK体育（中国）

[ P ] — 稍开换热器放空MK体育在线注册,MK体育（中国）（不允许外排的介质，稍开密闭放空MK体育在线注册,MK体育（中国））

( M ) — 确认换热器充满介质

[ P ] — 关闭放空MK体育在线注册,MK体育（中国）（或密闭放空MK体育在线注册,MK体育（中国））

4）投用热介质

[ P ] — 缓慢打开换热器热介质出口MK体育在线注册,MK体育（中国）

[ P ] — 缓慢打开换热器热介质入口MK体育在线注册,MK体育（中国）

[ P ] — 缓慢关闭换热器热介质旁路MK体育在线注册,MK体育（中国）

状态S3

换热器投用

4．换热器的检查和调整

(M ) — 确认换热器无泄漏

[ M ] — 联系检维修人员进行热紧

[ P ] — 检查调整换热器冷介质入口和出口温度、压力、流量

[ P ] — 检查调整换热器热介质入口和出口温度、压力、流量

[ M ] — 通知设备管理人员联系检维修人员加以下盲板

●换热器吹扫、置换蒸汽线加盲板

●换热器吹扫、置换氮气线加盲板

●密闭排凝线加盲板

● 放火炬线或密闭放空线加盲板

●放空MK体育在线注册,MK体育（中国）和排凝MK体育在线注册,MK体育（中国）加盲板或丝堵

( M ) — 确认换热器运行正常

[ M ] — 联系检维修人员恢复保温

( P ) — 换热器冷介质入口、出口温度、压力和流量正常

( P ) — 换热器热介质入口、出口温度、压力和流量正常

( P ) — 换热器密闭排凝线、密闭放空线加盲板

( P ) — 换热器放火炬线加盲板

( P ) — 换热器放空MK体育在线注册,MK体育（中国）、排凝MK体育在线注册,MK体育（中国）加盲板或丝堵

( P ) — 换热器蒸汽氮气吹扫置换线加盲板

最终状态FS

换热器正常运行

5.辅助说明（C级）

换热器拆除盲板后，用置换介质做一次法兰的气密试验

对于沸点低的介质，充介质过程中防止换热器冻凝

不允许外排的介质：有毒、有害的介质

温度高于自燃点的介质易燃、易爆的介质

6.7.1.3换热设备的停用纲要（A级）

初始状态S0

换热器正常运行

1．换热器停用

状态S1

换热器停用

2．换热器备用

1）热备用

2）冷备用

状态S2

换热器备用

3．换热器交付检修

最终状态FS

换热器交付检修

6.7.1.4换热设备的停用操作（B级）

初始状态S0

换热器正常运行

适用范围

—有无相变的换热器

—单台或一组换热器

—流动介质：循环水、油浆、汽柴油、换热水、蒸汽等

( P ) — 换热器冷介质入口、出口MK体育在线注册,MK体育（中国）开

( P ) — 换热器热介质入口、出口MK体育在线注册,MK体育（中国）开

( P ) — 换热器密闭排凝线盲板隔离

( M ) — 换热器放火炬线盲板隔离

( P ) — 换热器放空MK体育在线注册,MK体育（中国）、排凝MK体育在线注册,MK体育（中国）盲板或丝堵隔离

( P ) — 换热器蒸汽、氮气吹扫置换线盲板隔离

1．换热器停用

[ P ] — 打开热介质旁路MK体育在线注册,MK体育（中国）（如有）

[ P ] — 关闭热介质入口MK体育在线注册,MK体育（中国）

[ P ] — 关闭热介质出口MK体育在线注册,MK体育（中国）

[ P ] — 打开冷介质旁路MK体育在线注册,MK体育（中国）（如有）

[ P ] — 关闭冷介质入口MK体育在线注册,MK体育（中国）

[ P ] — 关闭冷介质出口MK体育在线注册,MK体育（中国）

注  意：

停用换热器过程中防止冷介质汽化

停用换热器过程中防止冷、热介质冻凝

状态S1

换热器停用

2．换热器备用

1）热备用

[ P ] — 打开冷介质出口MK体育在线注册,MK体育（中国）

[ P ] — 稍开冷介质入口MK体育在线注册,MK体育（中国）

[ P ] — 打开热介质出口MK体育在线注册,MK体育（中国）

[ P ] — 稍开热介质入口MK体育在线注册,MK体育（中国）

( M ) — 确认换热器充满热介质

( M ) — 确认热介质无冻凝

( M) — 确认换热器充满冷介质

( M ) — 确认冷介质无冻凝、无汽化

2）冷备用

[ P ] — 关闭热介质出口MK体育在线注册,MK体育（中国）

[ P ] — 关闭热介质入口MK体育在线注册,MK体育（中国）

[ P ] — 关闭冷介质出口MK体育在线注册,MK体育（中国）

[ P ] — 关闭冷介质入口MK体育在线注册,MK体育（中国）

[ M] — 通知设备管理人员拆以下盲板

●拆换热器密闭排凝线盲板

●拆换热器放火炬线盲板

●拆换热器蒸汽线、氮气线盲板

● 拆换热器放空MK体育在线注册,MK体育（中国），排凝MK体育在线注册,MK体育（中国）丝堵或盲板

[ P ] — 吹扫蒸汽排凝

[ P ] — 打开热介质密闭排凝MK体育在线注册,MK体育（中国）或打开放火炬MK体育在线注册,MK体育（中国）

[ P ] — 打开热介质侧的蒸汽或氮气MK体育在线注册,MK体育（中国）

[ P ] — 打开冷介质密闭排凝MK体育在线注册,MK体育（中国）或打开放火炬MK体育在线注册,MK体育（中国）

[ P ] — 打开冷介质侧的蒸汽或氮气MK体育在线注册,MK体育（中国）

( M ) — 确认热介质侧吹扫、置换合格（可燃气含量≤0.5%）

[ P ] — 关闭热介质侧的蒸汽或氮气MK体育在线注册,MK体育（中国）

[ P ] — 打开热介质侧排凝MK体育在线注册,MK体育（中国）和放空MK体育在线注册,MK体育（中国）

〈M〉 — 确认冷介质侧吹扫、置换合格（可燃气含量≤0.5%）

[ M ] — 关闭冷介质侧的蒸汽或氮气MK体育在线注册,MK体育（中国）

[M ] — 打开冷介质侧排凝MK体育在线注册,MK体育（中国）和放空MK体育在线注册,MK体育（中国）

注意：

换热器置换时，防止超温、超压、置换过快；防止烫伤；

泄压时，应特别注意防冻凝，严禁有毒有害介质随地排放

状态S2

换热器备用

3．换热器交付检修

[ P ] — 通知部门设备管理人员联系检维修人员加以下盲板

●换热器于工艺系统加盲板隔离

●换热器密闭排凝线加盲板隔离

●换热器放火炬线加盲板隔离

●换热器吹扫蒸汽线、氮气线加盲板隔离

( P ) — 确认换热器排凝和放空MK体育在线注册,MK体育（中国）打开

( M ) — 确认采样分析合格

最终状态FS

换热器交付检修

按检修作业票安全规定交付检修

( M ) — 换热器与工艺系统盲板隔离

( M ) — 换热器密闭排凝线盲板隔离

( M ) — 换热器放火炬线盲板隔离

( M ) — 换热器吹扫、置换蒸汽线、氮气线盲板隔离

( M ) — 换热器排凝MK体育在线注册,MK体育（中国）、放空MK体育在线注册,MK体育（中国）打开

4.辅助说明（C级）

换热器检修时，气体分析应符合：可燃气浓度不超过该介质与空气混合物爆炸下限10%（体积）；有毒气体含量不超过国家卫生标准；氧含量19～23.5%（体积）。

6.7.1.5换热设备日常维护及常见事故处理

1.换热设备正常维护

1）每小时操作员对本岗位的换热设备巡回检查一次。观察压力温度变化情况，管箱浮头等紧固件是否泄漏。

2）在温度的变化调节过程中，要求缓慢进行。

3）在正常生产中，应保持温度压力稳定，不允许大幅度波动。

4）后路畅通，不能憋压，特别是高温冷却器更应注意，否则会发生超压泄漏，引起火灾，而且泄漏处难处理。

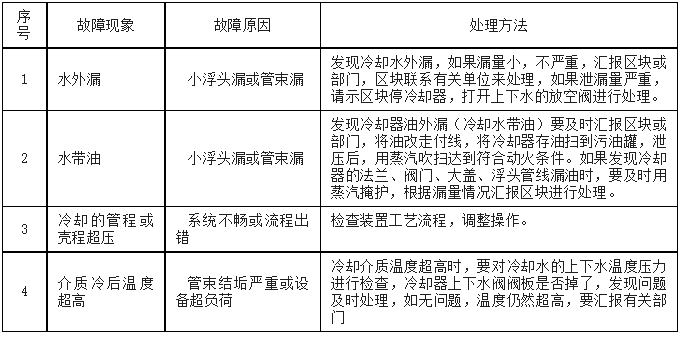

2.换热设备常见事故处理
