电力变压器水喷淋消防几个关键问题

油浸式电力变压器火灾，会给电力系统带来重大的损失

几次严重的事故，历历在目。

因此，油浸式电力变压器消防是一个非常重要的问题。

这两天大概学习了一下水喷淋，几个关键问题大家分享。

关键技术参数

供水强度乘以持续时间，其实就可以推算出所需的水电容量。

所谓供给强度，是指单位时间内向单位保护面积内喷洒的水量。对于油浸式电力变压器而言，保护面积包括变压器外表面面积（除去底部）、散热器表面积和油枕、集油坑的投影面积。

所谓启动时间，是自启动系统供水设施起，至系统中最不利点水雾喷头喷出水雾的时间。

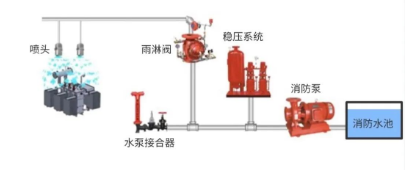

水喷雾系统构成

水喷雾系统主要由消防水池、消防泵、稳压系统、雨淋MK体育在线注册,MK体育（中国）、喷头和水泵接合器组成。

正常时雨淋MK体育在线注册,MK体育（中国）右端的设备处于有水状态，雨淋MK体育在线注册,MK体育（中国）打开喷头即可喷出水雾。

雨淋MK体育在线注册,MK体育（中国）的动作时间很短，系统的动作时间主要在于消防水泵。

水泵接合器是和外部水源的连接端口，当消防水池水量不足时，可以接入外部水源。如下图所示。

变压器着火的类型

变压器火灾主要的原因是故障情况下，变压器油泄露、引燃。

最常见的故障部位是变压器套管，瓷件破裂，变压器油燃烧。如果得不到及时控制，火势会逐渐变大，受损位置扩大，直至变压器本体油泄漏、着火。

如下图所示。

第一种情况和轻微的第二种情况，变压器水喷淋消防系统能够有效控制、甚至破灭火灾。但对于第三种情况，则无能为力，只能起到延缓和控制的效果，需要外部消防力量完成扑灭。

所以水消防喷雾嘴主要针对容易初发燃烧的位置布置，有如下要求。

变压器绝缘子升高座孔口、油枕、散热器、集油坑应设置水雾喷头保护。水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求，也被称作全淹没式。
