GIS设备投运检查及设备巡视要求

1.1安装牢固，外表清洁完整，支架及接地引线无锈蚀和损伤，瓷件完好清洁，基础牢固，水平、垂直误差符合要求 ；母线伸缩节安装符合厂家说明书要求。

1.2电气连接可靠且接触良好，接地良好、牢固。

1.3各气室内SF₆气体的水分和全气体分析报告合格，气体压力符合要求，无泄漏，压力表（或密度计）应有有机玻璃护盖并有防雨罩；各密封管路MK体育在线注册,MK体育（中国）门位置正确，连通MK体育在线注册,MK体育（中国）门均开启，取气MK体育在线注册,MK体育（中国）应关闭。

1.4液压机构油位符合要求，无渗漏油，压力值符合规定；弹簧机构储能正常；机构电机运转正常；机构加热器正常。

1.5开关、刀闸、接地刀闸分合操作动作正常，现场机械指示、汇控柜、测控屏及监控机显示位置准确、一致；设备检修后验收，开关、刀闸、接地刀闸位置应与检修前相符。

1.6电气闭锁功能符合要求，指示正确；设备上的就地操作把手及解锁/联锁切换把手应加装五防闭锁装置；应要求厂家提供书面的闭锁逻辑关系。

1.7本体清洁，油漆完好，相色标志、一二次设备名称和位置标识齐全、正确、清晰；气隔标识明显，检修记录本中应注明气隔颜色含义；刀闸、接地刀闸传动杆及接地点按要求刷标志漆；气室应有编号，气室表计应有对应的气室编号；缆线编号齐全正确；汇控柜内接线图与实际设备一致，并有气隔标识编号，交、直流小开关应有规格标识。

1.8汇控柜、机构箱及测控屏封堵良好，内部无受潮、生锈和脏污情况，二次接线整齐，无松动。

1.9汇控柜呼吸孔应有纱网及防尘棉垫，温、湿度控制器的定值在规定范围内。

1.10GIS室内空气中的含氧量应大于18％或SF₆气体浓度不应超过1000uL/L。

1.11GIS室内布置时，应在设备室底处安装排风装置，室内装设SF₆浓度报警仪和氧量仪，同时将通风设备的电源开关以及SF₆浓度报警仪和氧量仪的显示装置安装在室外。

1.12新投及大修运行前应按试验规程进行试验并合格，信号传动正确。

1.13新投设备技术资料齐全（变更设计的证明文件；制造厂提供产品说明书、试验记录、合格证件及安装图纸等技术文件；安装技术记录；调试试验记录；备品、备件及专用工具清单等）。

GIS设备的运行规定

2.1变电站现场规程中应明确本站GIS设备各气室的额定、报警和闭锁压力。

2.2机构箱、汇控柜内的驱潮器应长期投入，加热器按照规程要求投入。采用温湿度控制器控制的加热器，需常年投入。

2.3正常时将汇控柜内的“远方/就地” 把手和相应开关测控屏内“远方/就地” 把手分别放“远方”位置。汇控柜的解锁/联锁切换把手应在“联锁”位置，钥匙取下视同解锁钥匙保管。

2.4运行人员应熟悉并掌握GIS设备组的开关、刀闸与接地刀闸联锁关系，并写入变电站现场运行规程。

2.5运行中的GIS设备对于运行、维修人员易触及的部位，在正常情况下，其外壳及构架上的感应电压不应超过36V，其温升不应超过30K。如果外壳可触及，但在正常操作时无需触及，其温升极限可增加到40K。

2.6为防止异物进入和带来潮气，GIS室门应关闭严密，进出时应随手关闭。

GIS设备的巡视

3.1  进入GIS设备室前应先通风15分钟，且无报警信号。经常有人的每值至少通风1次（15分钟）。进入电缆沟内或低凹处工作时，应测含氧量及SF₆气体浓度，确认空气中含氧量不小于18％，空气中SF₆浓度不大于1000μL／L后方可进入。

3.2不准在GIS设备防爆膜附近停留，防止压力释放器突然动作，危及人身安全。

3.3为防止跌落引起设备损坏和人身伤害，不要站在或斜靠在设备的气体配管和电缆桥架上。

3.4禁止攀爬到GIS设备上面或站在不稳定的平台上进行工作。

3.5在巡视检查中，若遇到GIS设备操作，则应停止巡视并离开设备一定距离，操作完成后，再继续巡视检查。

3.6因为气室的SF₆压力（密度）是设备运行状况的重要数据，所以每次巡视都要认真检查和记录压力（密度）数据，每个气室的表计必须检查到位。对压力值要与原有的数据进行比较，发现异常及时汇报。若SF₆年泄漏率大于1%或压力表在同一温度下，相邻两次读数的差值达0.01～0.03MPa时，应汇报上级，进行检漏或补气。

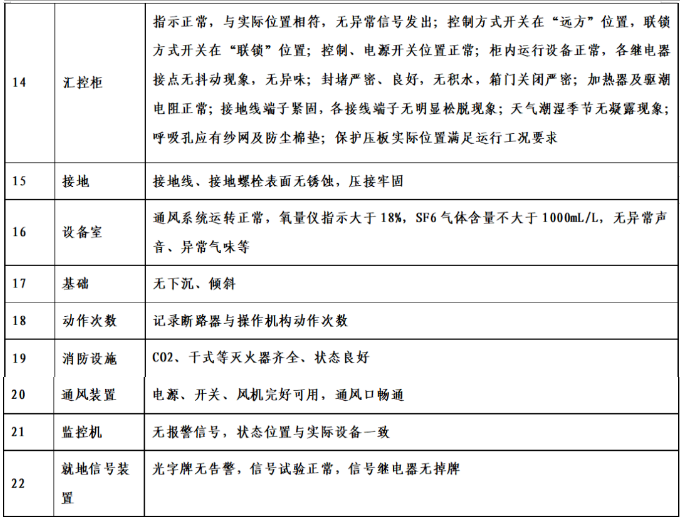

3.7GIS设备巡视检查项目：
