#6炉L1吹灰器行进中断电分析

2023-09-07 08:47:00 MK体育在线注册,MK体育(中国)

#6炉L1吹灰器行进中断电分析

一、事件经过

2023年8月3日8:10:58,运行人员投入#6炉L1吹灰器开始吹灰,启动后很短时间内电流波动最高3.02A(正常电流在2.6-2.7A),3分36秒(共计216秒)后8:24:34,电流突降为零。8:27,锅炉专业王岩强通知热工吴江,吴江8:28分通知崔李阳。崔李阳和姚博从锅炉0米赶往L1吹灰器处,当时锅炉人员正在手动盘出吹灰器,到现场检查情况拍照后,二人直奔5楼放的吹灰器用临时电缆存放位置(当时#6炉电梯故障停运),拿电缆和常用工具赶到L1吹灰器处,联系许红跳步该吹灰器,断开该吹灰器三相电源,措施采取后,接临时电缆,然后联系许红远方恢复接线,将该吹灰器跳步取消。8:59分,临时电缆接到位,8:59:57,吹灰器电流恢复正常,开始退,9:02:35,L1吹灰器退到位。

查故障前几次L1吹灰器吹灰时间显示:该吹灰器半程时间为4分3秒。而8月3日吹灰时,行进至3分36秒时即出现运行中电流突变为0。故障前吹灰器一直在朝炉膛前进,尚未进到位。正常吹灰时,吹灰压力控制在1.2 Mpa,而故障时,运行人员迅速将压力降为0.6 Mpa,吹灰器在用临时电缆电动退出过程中,在9:01:26,吹灰压力升至0.99 Mpa。

吹灰器行进速度为2.5米/分钟,故障时进了216秒,计算进入约9米,退时用电带的时间为2分38秒,电动行程总计6.58米。人工手动盘出约2.42米。


二、原因分析

经现场查看:故障原因基本锁定在吹灰器行进过程中收线器滑块固定螺丝松脱,导致收线器不能前进,而吹灰器枪管和电机仍要往前走。二者发生相对位移(正常时二者不应有相对运动),从而导致收线器挤压电缆,发生吹灰器运行中停止。具体可参考以下图片。

图片关键词

L1吹灰器故障时图片(滑块已脱落)

图片关键词

吹灰器弹缆电机出线端到收线器处正常绑扎

图片关键词

图中两部分出现相对运动导致弹缆挤伤

图片关键词

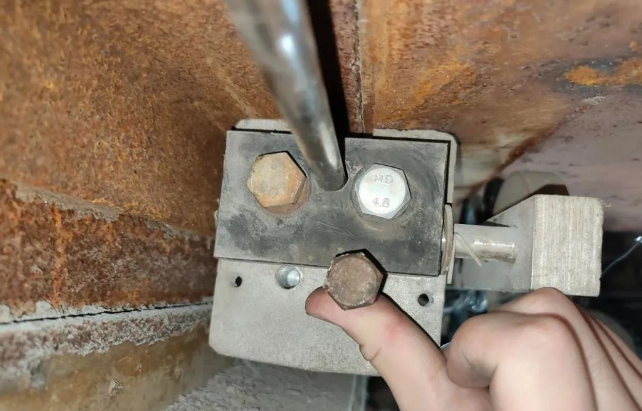

在锅炉0米捡起的螺丝


三、防范措施

1、利用1-2周时间,热工和锅炉专业联合组织专业技术人员对吹灰器易发故障进行细致的排查处理,对各紧固件进行紧固,对收线器各部件、拉杆松紧程度以及弹缆规整情况进行检查。发现问题及时整改。
