锅炉汽包电接点水位计知识介绍

锅炉汽包电接点水位计知识介绍

测量筒的结构和功能

１、工作压力：0～22Mpa 。

２、工作温度：0～540℃ 。

３、测量筒中心距:670mm或按用户要求制造。

４、零水位线（正常水位）至水管中心线距离335mm或按用户要求制造。

５、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。

６、测量筒外形尺寸：高×长×宽＝（中心距＋298）×370×290

７、测量筒的结构组成，见图一，其各功能如下：

（１）汽连管与锅炉上部汽相部分相连接。

（２）水连管与锅炉下部水相部分相连接。

（３）排污管在清洗测量筒时排污用。

（４）电极用于检测水、汽位置。

二、 电极

电极：工作压力≤34Mpa;工作温度≤650℃;绝缘电阻>148MΩ。

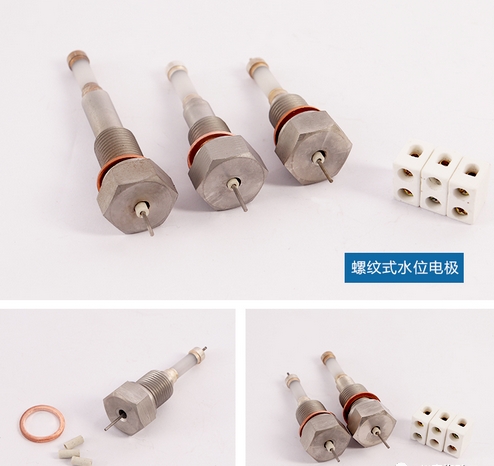

本产品采用电极有三种，其性能如下：

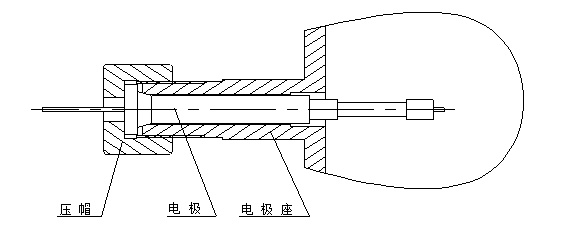

a.型号：TGZM104压入式电极锥面密封

该电极不但提高了陶瓷管的强度，而且还改变了电极与电

极座间的密封方式，大大提高了电极的使用寿命。

用扭矩扳手:建议以(0～16MPa)120Nm, (22MPa)140Nm力矩紧固

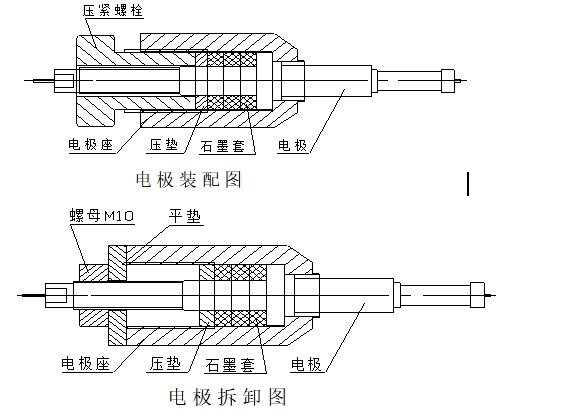

b.型号：TGYS125压入式电极石墨套密封。

用扭矩扳手:建议以(0～16MPa)140Nm, (22MPa)160Nm力矩紧固

三、工作原理

由于水和汽的导电性能差别极大，以发电厂锅炉汽包为例，一般水阻在几十ＫΩ，汽阻在１ＭΩ以上，测量筒的作用就是将水位的高低通过电接点阻值的变化，转换为电信号送至二次仪表进行运算和逻辑判断，最后以发光二极管和数码管准确显示水位值。

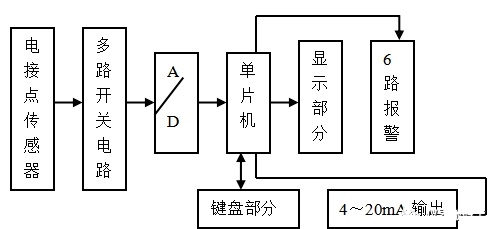

如图所示，多路开关电路将各点电接点的电阻值信息分时选通，转换为电压信号送至A/D转换器，变成数字量，由单片机采样后，经运算得出相应的电阻值和预先设置的临界值进行比较。大于临界值的接点，处于汽中，CPU通过I/O电路使发光二极管显示红色；小于临界值的接点，处于水中,则显示绿色，红绿交界处即为水位，同时数码管直接显示水位值。

四、安装和操作使用

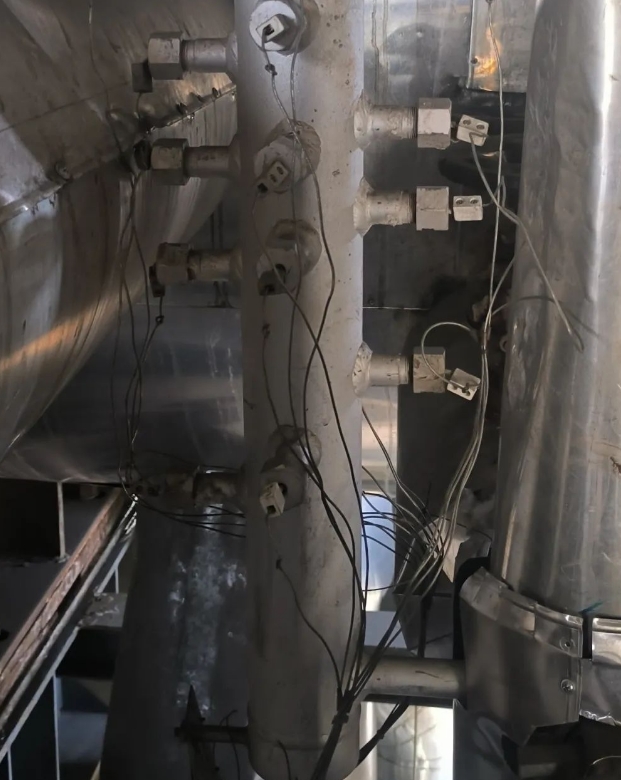

1、测量筒和电极的安装与维护

（1）测量筒必须垂直安装。

（2）测量筒和被测容器用汽水连通管相连接，中间安装满足容器压力、温度的MK体育在线注册,MK体育（中国）门，以便更换电极。

（3）电极安装时，需在螺纹处涂上少许石墨油，密封平面处垫上紫铜垫片，缓缓压紧到不渗漏为止，出厂时电极已安装好，并经水压试验合格。

（4）运行中，测量筒应定期排污、清洗，防止电极结垢，从而延长使用寿命，确保测量准确可靠。

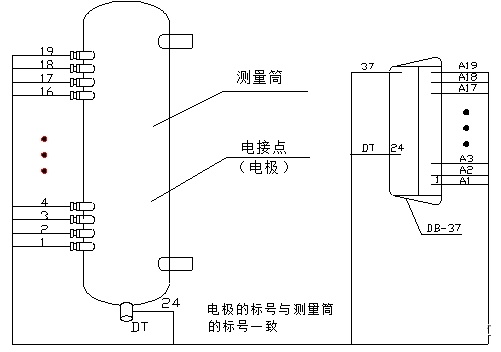

（5）电极与二次仪表连接时，按图 接线，导线与筒体壁应保持一定距离。

五、智能二次仪表的安装使用

一、前后面板说明：

见图四前面板各项功能说明如下：

a、数码显示　用数字显示水位值，与模拟显示对应。

b、模拟显示　由红、绿双色发光二极管模拟显示水位高度。

c、水位刻度　由一组数字组成，指示水位值。

d、高Ⅲ报警灯 当水位达到上限Ⅲ位置时,该红灯发光示警。

e、高Ⅱ报警灯 当水位达到上限Ⅱ位置时,该红灯发光示警

二、 二次表的操作和使用

a、正确设定临界值

仪表出厂时汽、水分界阻值一般设定为200K，如能正常显示水位，则不需重新设定分界值，如确实需重新设定，详细操作见前面板相关说明。

b、修改报警点位置

用户可根据需要，自己修改报警位置。详细操作见前面板相关说明。
