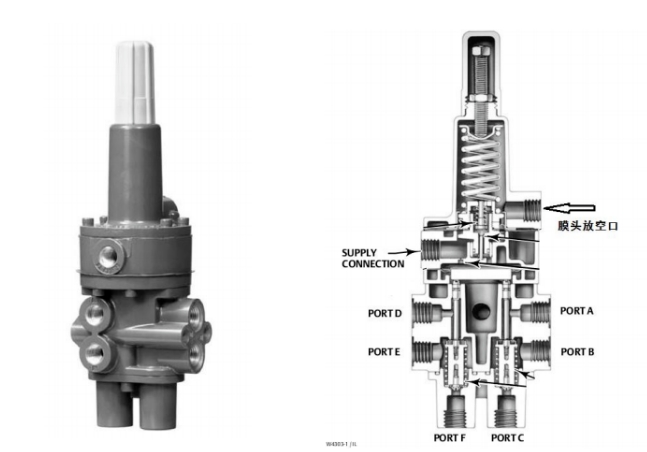

多路转换器是使用在双作用，气缸执行机构上的附件。用于在MK体育在线注册,MK体育（中国）门气源压力丌足时，实现MK体育在线注册,MK体育（中国）门维持在失气位置，或MK体育在线注册,MK体育（中国）门打开，或MK体育在线注册,MK体育（中国）门关闭位置的功能。

1. 失气保位时的接管方法：

原理：

SUP 为气源压力检测口。当气源压力大于螺母设定值时，PORT D 和 PORTE 连通，PORT A 和 PORT B 连通，MK体育在线注册,MK体育（中国）门正常工作。

当气源压力小于螺母设定值时，PORT E 和 PORT F 连通，PORT B 和PORT C 连通，由于 PORT F 和 PORT C 被堵死，所以上下气缸的气同时被憋死，MK体育在线注册,MK体育（中国）门保持在失气时的位置，定位器控制信号对MK体育在线注册,MK体育（中国）门失效。

2. 失气MK体育在线注册,MK体育（中国）门全开或者全关时的接管方法：

原理：

SUP 为气源压力检测口。当气源压力大于螺母设定值时，PORT D 和 PORTE 连通，PORT A 和 PORT B 连通，MK体育在线注册,MK体育（中国）门正常工作。

当气源压力小于螺母设定值时，PORT E 和 PORT F 连通，PORT B 和PORT C 连通，由于 PORT F 为排空，PORT C 不储气罐相连，所以上气缸的气被排空，下气缸被储气罐充满气，MK体育在线注册,MK体育（中国）门被全部打开，定位器控制信号对MK体育在线注册,MK体育（中国）门失效。如需失气MK体育在线注册,MK体育（中国）门关闭，将 PORT F 和 PORT C 对调即可。
