(电感式接近开关)断链开关指示报警故障维修处理

断链开关指示报警故障维修处理

一、故障类型

X-1501C给煤机无法启动，清扫链不能运作，断链开关指示报警状态

二、仪表类型

电感式接近开关

三、厂家型号：KWZK-WFG-JK

U:DC6~36V Sn:10mm

压力：-0.01/0.01MP

温度: 11℃

四、使用工况

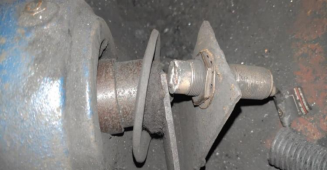

称重给煤机断链报警开关为电感式接近开关，其感应头是一个具有铁氧体磁芯的电感线圈，只能检测金属体。振荡器在感应头表面产生一个交变磁场，当金属物体接近感应头时，接近开关内部动作，从而达到“开”和“关”的控制。

五、故障现象

X-1501C在工艺人员现场启动时，启动后2至3秒后自动停止，维保人员检查清扫链条和轴承正常，但X-1501C给煤机无法启动，清扫链无法正常投用，现场PIC控制柜上断链报警开关处于报警状态。

六、处理前安全措施

1.与工艺取得联系，办理检修作业票，确保X-1501C置换排放合格；

2.仪表检修人员需现场确认，确保该设备安全交出后方可检修；

3.检修时除仪表检修人员和监护人员外，并要求工艺人员现场进行监护；

4.准备好相关的检修工具和安全防护用具，根据现场实际情况做好风险辨识和相关的安全防范措施；

5.X-1501C内部介质为粉煤和氮气，在检修时应全程佩戴便携式报警仪和防尘口罩；

6.停止控制柜电源，使用万用表检查断链报警开关电源已断开，在进行对开关、线路及接线端子等检查。

七、故障原因分析及判断

X-1501C给煤机无法正常启动的故障类型有：

1.跑偏开关损坏，需进行更换，信号接线及接线端子松动，需进行紧固；

2.堵煤开关堵煤，电机无法正常运行，需清理开关膜片和清理堵煤口积煤；

3.速度传感器损坏或者松动；

4.断链报警开关被粉煤遮挡住；

5.断链开关报警：

（1）接近开关信号线损坏，无法正常传输信号，需更换信号线缆；

（2）接近开关接线松动，控制柜接线端子松动，需进行紧固；

（3）清扫链轴承跑偏，导致与断链报警电感式接近开关安装位置偏移较大，感应不到清扫链轴承的转动，需重新调整接近开关的安装位置；

（4）用万用表检测接近开关的工作电压，工作电压是否在正常值；

（5）接近开关感应部分被磨损，接近开关损坏，需重新更换接近开关。

八、故障有效处理方法

X-1501C给煤机故障无法启动的处理方法：

1.检查跑偏开关，开关本体完好，皮带无跑偏，信号线完好，接线端子无松动，并进行紧固；

2.拆卸堵煤开关，检查堵煤开关能正常运行，并对开关膜片和堵煤口进行清理；

3.检查速度传感器，损坏进行更换，松动进行紧固。

4.清理断链开关附件的粉煤；

5.检查断链接近开关：

（1）检查接近开关信号线缆有腐蚀情况，更换信号线缆；

（2）检查接近开关与信号线间接头、控制柜接线端子有松动，进行紧固；

（3）检查清扫链轴承和开关位置有偏移，重新调节开关安装位置，使开关能正常感应到检测信号；

（4）用万用表检测接近开关的工作电压，工作电压是否在工作值，如果不在，近一步排查信号回路；

（5）检查接近开关感应部分，如果磨损，通知维保人员将轴承调整至合适位置后，重新更换新接近开关。

九、故障防范措施及改进

1.加强日常巡检，对称重给煤机仪表运行情况做好统计；

2.按时察觉轴承与传感器之间位移，如果偏移较大，通知工艺及时处理，避免损坏传感器；

3.给煤机停运期间，对各传感器接线端子定期进行紧固，避免在运行期间接线松动等情况发生；

4.检查信号线缆，有露出部分做好包扎和防尘腐蚀等处理。
