如何理解MK体育在线注册,MK体育（中国）门安装前的强度和严密性试验？

给排水安装规范精读之旅（01）

《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002

3.2.4  MK体育在线注册,MK体育（中国）门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路MK体育在线注册,MK体育（中国）门，应逐个作强度和严密性试验。

3.2.5  MK体育在线注册,MK体育（中国）门的强度和严密性试验，应符合以下规定：MK体育在线注册,MK体育（中国）门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及MK体育在线注册,MK体育（中国）瓣密封面无渗漏。MK体育在线注册,MK体育（中国）门试压的试验持续时间应不少于表3.2.5的规定。

精读1-主干管和切断作用

主干管一般指具有分流或合流作用的干管，在建筑内，可视为由泵组出口至连接若干立管的干管。在《建筑给水排水及供暖工程施工标准》T/CECS1387-2023中有所明确，包括安装在分集水器及旁通管、各系统入户位置、水箱、水泵等MK体育在线注册,MK体育（中国）门。

切断作用是指主要用于切断管道的流量，而不是用于调节流量，主要用于管网维护检修。

精读2-抽查比例的变化

取消了原《规范》第2.0.14 条“如有漏、裂不合格的应再抽查20%，仍有不合格的则须逐个试验”。若保留此条款内容则给施工单位增加了很大工作量，且国内大企业或合资企业的MK体育在线注册,MK体育（中国）门质量相对较好。故修改为10%。

精读3-强度试验

强度试验也称为壳体试验（shelltest），是对对MK体育在线注册,MK体育（中国）体和MK体育在线注册,MK体育（中国）盖等连接而成的整个MK体育在线注册,MK体育（中国）门壳体进行的冷态压力试验。目的是检验MK体育在线注册,MK体育（中国）门壳体、包括固定连接处在内的整个壳体的结构强度、耐压能力和致密性。

精读4-严密性试验

严密性试验也称为密封试验（closuretest），是指检验MK体育在线注册,MK体育（中国）门启闭件和MK体育在线注册,MK体育（中国）座密封副、MK体育在线注册,MK体育（中国）体和MK体育在线注册,MK体育（中国）座间的密封性能的试验。

精读5-试验方法与步骤

5.1壳体试验

5.1.1封闭MK体育在线注册,MK体育（中国）门的进出各端口，MK体育在线注册,MK体育（中国）门部分开启，向MK体育在线注册,MK体育（中国）门壳体内充人液体试验介质，排净MK体育在线注册,MK体育（中国）门体腔内的空气，应使壳体的内腔充满液体试验介质。逐渐加压到规定的试验压力;按要求保持试验压力，然后检查MK体育在线注册,MK体育（中国）门壳体各处的情况(包括MK体育在线注册,MK体育（中国）体与MK体育在线注册,MK体育（中国）盖连接法兰、填料箱等各连接处)。

5.1.2壳体试验时，对可调MK体育在线注册,MK体育（中国）杆密封结构的MK体育在线注册,MK体育（中国）门，试验期间MK体育在线注册,MK体育（中国）杆密封应能保持MK体育在线注册,MK体育（中国）门的试验压力;对于不可调MK体育在线注册,MK体育（中国）杆密封(如“O"形密封圈、固定的单圈等)，试验期间不准许有可见的泄漏。

5.1.3如订货合同有气体介质壳体试验的要求时，应先进行液体介质的壳体试验，在液体介质的试验合格后，才可再进行气体介质的壳体试验，并应采取相应的安全保护措施;试验过程中，试验压力应缓慢升高。

5.1.4气体介质的壳体试验时，排净体腔内的液体，封闭MK体育在线注册,MK体育（中国）门的进出各端口，MK体育在线注册,MK体育（中国）门部分开启，向MK体育在线注册,MK体育（中国）门壳体内充入气体试验介质，逐渐加压到规定的试验压力，按要求保持试验压力，将MK体育在线注册,MK体育（中国）门壳体全部浸人水中，壳体的上表面距离水面不超过50mm进行观察，观察水中有无连续气泡逸出;也可以采用在壳体外表面喷涂检漏液体的方法进行观察。

5.2.上密封试验

5.2.1对具有上密封结构的MK体育在线注册,MK体育（中国）门，封闭MK体育在线注册,MK体育（中国）门的进出各端口，向MK体育在线注册,MK体育（中国）门壳体内充人液体的试验介质，排净MK体育在线注册,MK体育（中国）门体腔内的空气，用MK体育在线注册,MK体育（中国）门的操作机构开启MK体育在线注册,MK体育（中国）门到全开位置，松开填料压盖的螺栓。

5.2.2逐渐加压到规定的试验压力，按要求保持试验压力，观察MK体育在线注册,MK体育（中国）杆填料处的泄漏情况。

5.3密封试验

5.3.1一般要求

5.3.1.1试验期间，除油封结构旋塞MK体育在线注册,MK体育（中国）外，其他结构MK体育在线注册,MK体育（中国）门的密封面应是清洁的。

5.3.1.2具有两个密封副、在MK体育在线注册,MK体育（中国）体和MK体育在线注册,MK体育（中国）盖有中腔结构的MK体育在线注册,MK体育（中国）门(如闸MK体育在线注册,MK体育（中国）、球MK体育在线注册,MK体育（中国）、旋塞MK体育在线注册,MK体育（中国）等)，试验时，应将该中腔内充满试验压力的介质。

5.3.1.3除止回MK体育在线注册,MK体育（中国）外，对规定了介质流向标记的MK体育在线注册,MK体育（中国）门，应按规定的流向标记方向施加试验压力。

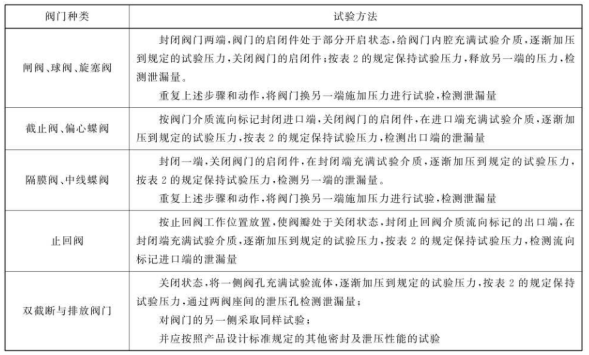

5.4密封试验检查，按下表规定

精读6-试验结果要求

6.1壳体试验

6.1.1壳体试验时，不应有结构损伤，壳体间连接处不准许有可见泄漏(如MK体育在线注册,MK体育（中国）体与MK体育在线注册,MK体育（中国）盖连接法兰处等);采用液体介质试验，壳体表面不应有可见的液滴或表面潮湿;采用气体介质试验应无气泡。

6.1.2液体介质壳体试验时，填料在冷态工作压力的1.1倍及以下应无可见泄漏;超过1.1倍冷态工作压力出现的泄漏，填料泄漏不应作为拒收条件。

6.2.上密封试验

在试验持续时间内，不准许有可见泄漏。

6.3密封试验

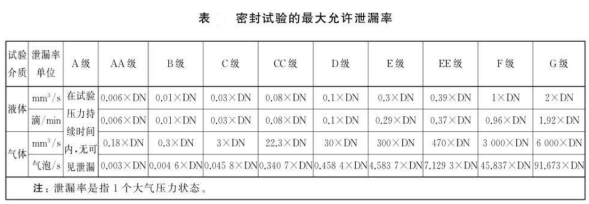

6.3.1在试验压力持续时间内，试验介质通过密封副的最大允许泄漏率按下表的规定。

6.3.2MK体育在线注册,MK体育（中国）门允许泄漏率等级应满足相关MK体育在线注册,MK体育（中国）门产品标准规定或订货合同要求;若产品标准或订货合同中没有规定时，弹性密封副MK体育在线注册,MK体育（中国）门按下表的A级要求，金属密封副MK体育在线注册,MK体育（中国）门按下表的D级要求。

6.3.3对于分离结构组合形式MK体育在线注册,MK体育（中国）座或MK体育在线注册,MK体育（中国）芯的连接(如MK体育在线注册,MK体育（中国）座螺纹或组焊焊到MK体育在线注册,MK体育（中国）体、MK体育在线注册,MK体育（中国）芯密封件组装到MK体育在线注册,MK体育（中国）芯上的)，密封试验时，还应检查密封连接处的泄漏情况，连接处不准许有可见泄漏。

6.3.4在试验压力加压到冷态工作压力的1.1倍之前，MK体育在线注册,MK体育（中国）杆填料不准许有可见泄漏。

6.3.5液体高压密封试验后，弹性密封副结构MK体育在线注册,MK体育（中国）门密封面出现的塑性变形现象不应作为结构损坏看待。

注1：CWP是指冷态工作压力cold working pressure，在20C~38°C的工作温度时，MK体育在线注册,MK体育（中国）门壳体的最大允许工作压力。

注2：这两条规范条款时参考GBT13927-2022《工业MK体育在线注册,MK体育（中国）门压力试验》
