教你认识各种不同类型、不同地位作用程度、不同功能的变电站

在电力工程设计中，我们会根据建设方的要求设计出各种不同类型、不同地位作用程度、不同功能的变电站，对于从事电力相关工作的同仁们，可以学习一下，使自己对变电站有一个总体认识。

户内变电站

1. 按照变电站在电力系统中的地位和作用可划分

(1)系统枢纽变电站：

枢纽变电站位于电力系统的枢纽点，它的电压是系统最高输电电压，目前电压等级有220kV、330kV(仅西北电网)和500kV，枢纽变电站连成环网，全站停电后，将引起系统解列，甚至整个系统瘫痪，因此对枢纽变电站的可靠性要求较高。枢纽变电站主变压器容量大，供电范围广。

(2)地区一次变电站：

地区一次变电站位于地区网络的枢纽点，是与输电主网相连的地区受电端变电站，任务是直接从主网受电，向本供电区域供电。全站停电后，可引起地区电网瓦解，影响整个区域供电。电压等级一般采用220kV或 330kV。地区一次变电站主变压器容量较大，出线回路数较多，对供电的可靠性要求也比较高。

(3)地区二次变电站：

地区二次变电站由地区一次变电站受电，直接向本地区负荷供电，供电范围小，主变压器容量 与台数根据电力负荷而定。全站停电后，只有本地区中断供电。

(4)终端变电站：

终端变电站在输电线路终端，接近负荷点，经降压后直接向用户供电，全站停电后，只是终端用户停电。

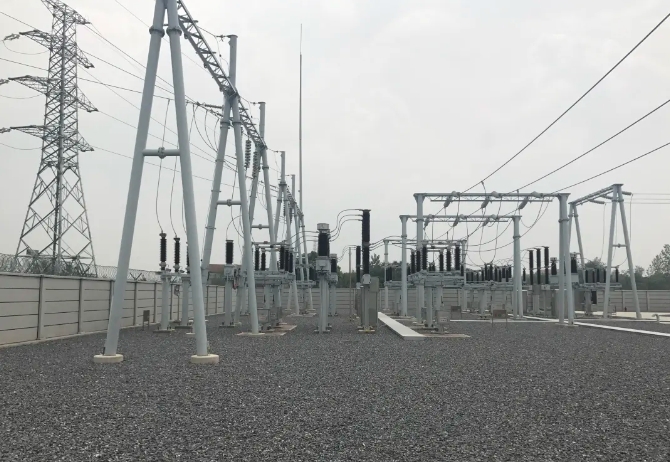

户外变电站配电装置

2. 按照变电站安装位置划分

(1) 室外变电站：

室外变电站除控制、直流电源等设备放在室内外，变压器、断路器、隔离开关等主要设备均布置在 室外。这种变电站建筑面积小，建设费用低，电压较高的变电站一般采用室外布置。

(2)室内变电站：

室内变电站的主要设备均放在室内，减少了总占地面积，但建筑费用较高，适宜市区居民密集地区， 或位于海岸、盐湖、化工厂及其他空气污秽等级较高的地区。

(3)地下变电站：

在人口和工业高度集中的大城市，由于城市用电量大，建筑物密集，将变电站设置在城市大建筑物、道路、公园的地下，可以减少占地，尤其随着城市电网改造的发展，位于城区的变电站乃至大型枢纽变电站将更多的采取 地下变电站。这种变电站多数为无人值班变电站。

(4)箱式变电站：

箱式变电站又称预装式变电站，是将变压器、高压开关、低压电器设备及其相互的连接和辅助设备紧凑组合，按主接线和元器件不同，以一定方式集中布置在一个或几个密闭的箱壳内。箱式变电站是由工厂设计和制造的，结构紧凑、占地少、可靠性高、安装方便，现在广泛应用于居民小区和公园等场所。箱式变电站一般容量不大，电压等级一般为3kV~35kV，随着电网的发展和要求的提高，电压范围不断扩大，现已经制造出了132kV的箱式变电站。箱式变电站按照装设位置的不同又可分为户外和户内两种类型。

(5)移动变电站：

将变电设备安装在车辆上，以供临时或短期用电场所的需要。

3. 按照值班方式划分

(1) 有人值班变电站：大容量、重要的变电站大都采用有人值班变电站。

(2) 无人值班变电站：无人值班变电站的测量监视与控制操作都由调度中心进行遥测遥控，变电站内不设值班人员。

4. 根据变压器的使用功能划分

(1) 升压变电站：

升压变电站是把低电压变为高电压的变电站，例如在发电厂需要将发电机出口电压升高至系统电压，就是升压变电站。

(2)降压变电站：

与升压变电站相反，是把高电压变为低电压的变电站，在电力系统中，大多数的变电站是降压变电站。
