一、故障类型：23PV-0603MK体育在线注册,MK体育（中国）门无动作。

二、仪表类型：气动活塞型双作用气缸蝶MK体育在线注册,MK体育（中国）。

三、厂家型号：MK体育在线注册,MK体育（中国），WHY-Q系列气动活塞型双作用气缸蝶MK体育在线注册,MK体育（中国）

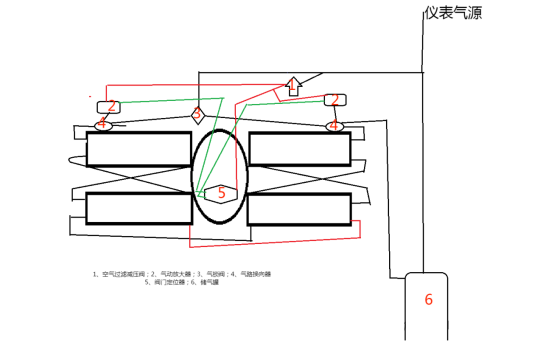

四、气路工作原理：MK体育在线注册,MK体育（中国）门供气气源经过空气过滤减压MK体育在线注册,MK体育（中国）后分为三路气，其中一路气供给MK体育在线注册,MK体育（中国）门定位器作为输入气源，另外两路供给气动放大器用作动力气源；定位器输出气源有两路，分别供给气动放大器作为控制气源，控制MK体育在线注册,MK体育（中国）门开、关时以控制气动放大器供气和排气；空气过滤减压MK体育在线注册,MK体育（中国）前有一路气作为气锁MK体育在线注册,MK体育（中国）的供气气源，气源出气锁MK体育在线注册,MK体育（中国）后分作两路气，分别给气路换向MK体育在线注册,MK体育（中国）作为控制气源，以保证气路放大器动力气源进入气动放大器后顺利进入气缸，使MK体育在线注册,MK体育（中国）门动作；控制MK体育在线注册,MK体育（中国）门开的气路换向MK体育在线注册,MK体育（中国）有一路是连接在仪表储气罐上，在控制气断开后保证MK体育在线注册,MK体育（中国）门能够打开，保证MK体育在线注册,MK体育（中国）门在事故状态下是打开状态。

五、气动放大器工作原理

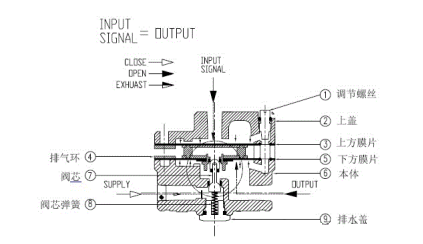

作用：通过接收气动控制MK体育在线注册,MK体育（中国）上的定位器的输出压力，以相同压力给执行机构输入大流量的气源，加快控制MK体育在线注册,MK体育（中国）动作速度的装置。

工作特点：按照1：1（信号和输出的比例）速度快，准确性高。 通过旁通调节的方式，提高控制MK体育在线注册,MK体育（中国）的动作安全性。对于定位器的微小输入信号压力变化反应非常敏感，并提供大流量气源给执行机构。

六、MK体育在线注册,MK体育（中国）门定位器工作原理：作用：MK体育在线注册,MK体育（中国）门定位器（又称：气动MK体育在线注册,MK体育（中国）门定位器）是调节MK体育在线注册,MK体育（中国）的主要附件，通常与气动调节MK体育在线注册,MK体育（中国）配套使用，它接受调节器输出信号，然后以它的输出信号去控制气动调节MK体育在线注册,MK体育（中国），当调节MK体育在线注册,MK体育（中国）动作后，MK体育在线注册,MK体育（中国）杆的位移又通过机械装置反馈到MK体育在线注册,MK体育（中国）门定位器，MK体育在线注册,MK体育（中国）门状况通过电信号传给上位系统。

工作特点：MK体育在线注册,MK体育（中国）门定位器能够增大调节MK体育在线注册,MK体育（中国）的输出功率，减少调节信号的传递滞后，加快MK体育在线注册,MK体育（中国）杆的移动速度，能够提高MK体育在线注册,MK体育（中国）门的线性度，克服MK体育在线注册,MK体育（中国）杆的摩擦力并消除不平衡力的影响，从而保证调节MK体育在线注册,MK体育（中国）的准确定位。

七、气动换向MK体育在线注册,MK体育（中国）工作原理

作用：实现气路换向的作用。

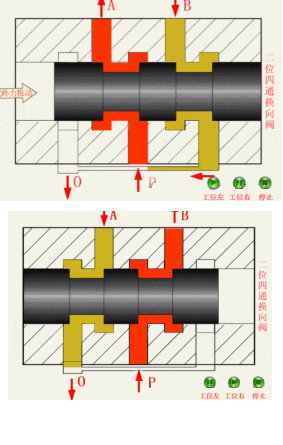

工作原理：通过气源推动滑MK体育在线注册,MK体育（中国）与MK体育在线注册,MK体育（中国）体的相对运动，使气路接通、关断或变换气体流动方向，从而实现执行机构启动、停止等动作。

十、储气罐工作原理

作用：当压缩气源发生故障停止供气时，给MK体育在线注册,MK体育（中国）门继续提供压缩空气。

十一、使用工况

WSA冷凝器E-2307差压调节MK体育在线注册,MK体育（中国）；介质：热空气；温度：237℃；压力：1.824Kpa；

十二、故障现象描述

工艺通知23PV-0603MK体育在线注册,MK体育（中国）门只能开到百分之三十，且再给开信号后MK体育在线注册,MK体育（中国）门无动作；

十三、处理前安全措施

1.办理检修工作票，且必须严格按照检修工作票上来执行；

2.告知工艺切除相关联锁；

3.穿戴好劳动防护用品，佩戴便携式报警仪；

4.带上相应的检修工具，且作业时需两人同行，一人作业，一人监护；

5.通知工艺人员安排专业的监护人员监护；

6.通知工艺人员关闭截止MK体育在线注册,MK体育（中国），交出此MK体育在线注册,MK体育（中国）；

7.作业前，必须向工艺确认已经切除此MK体育在线注册,MK体育（中国）；

十四、故障分析及判断思路

调节MK体育在线注册,MK体育（中国）不动作故障原因分析

原因1: 无气源或气源压力过小。

措施:应首先检查气源( 仪表空气) 是否通畅，气源压力是否达到该MK体育在线注册,MK体育（中国）使用要求。

原因2: 有气源，无输出信号气压力。

措施1：对电控智能调节MK体育在线注册,MK体育（中国），检查MK体育在线注册,MK体育（中国）门智能定位器控制信号线电源，用数字万用表测量中控室来控制电源信号 DC4-20mA 是否正常，如不正常或没有，检查DCS是否有输出、线路等故障，如果正常应更换MK体育在线注册,MK体育（中国）门定位器。

措施2：对机械控制器或定位器，应更机械压力控制器或定位器。

措施3：对机械控制器的调节MK体育在线注册,MK体育（中国），检查调节MK体育在线注册,MK体育（中国）安装管路上介质的信号采集管路MK体育在线注册,MK体育（中国）门是否全开或泄漏严重，如果有异常应及时处理。

原因3: 输出信号气压力正常，仍不动作。

措施1：检查气动隔膜执行机构的隔膜是否有严重漏气现象，如果漏气，应及时更换隔膜及相关密封件。

措施2：如果检查隔膜完好没有漏气，则应是主MK体育在线注册,MK体育（中国）MK体育在线注册,MK体育（中国）芯与衬套、MK体育在线注册,MK体育（中国）座卡死，应解体检查主MK体育在线注册,MK体育（中国），清理杂物。

措施3：MK体育在线注册,MK体育（中国）杆弯曲变形严重，应解体检查主MK体育在线注册,MK体育（中国），根据检查情况更换处理。

措施4：信号气源管路有泄漏，检查处理漏点。

措施5：信号放大器故障或调整不当，主气源未通过放大器进入隔膜腔，应及时调整或更换放大器。

措施6：气动放大器有被低温天气影响，冻住膜片或者MK体育在线注册,MK体育（中国）芯弹簧，使放大器不动作，及时清理结冰并做防雨水处理。

十五、故障有效处理

1.到达现场后首先确认MK体育在线注册,MK体育（中国）门开关方向，确认是否切出，以及能否正常动作；与主控工艺人员沟通后得知MK体育在线注册,MK体育（中国）门现不能切出，且MK体育在线注册,MK体育（中国）门现在只能开到30%开度；

2.现在工艺需要把MK体育在线注册,MK体育（中国）门打开一定开度，为配合工艺生产，首先判断MK体育在线注册,MK体育（中国）门动作情况以及判断MK体育在线注册,MK体育（中国）门气路走向；由于此MK体育在线注册,MK体育（中国）门是事故状态下打开，仪表供气气源断开时，气路换向MK体育在线注册,MK体育（中国）切换方向，有储气罐供给MK体育在线注册,MK体育（中国）门气源，使MK体育在线注册,MK体育（中国）门打开；

3.现场先检查仪表附件，查看是否有仪表空气能正常进入MK体育在线注册,MK体育（中国）门气缸，使MK体育在线注册,MK体育（中国）门动作；

4.现场查看MK体育在线注册,MK体育（中国）门各仪表附件，在MK体育在线注册,MK体育（中国）门稳定不动作的时候都有气源通过，无法拍断出MK体育在线注册,MK体育（中国）门附件的问题；

5.通知工艺开大MK体育在线注册,MK体育（中国）门开度，但MK体育在线注册,MK体育（中国）门只能开到30%，且MK体育在线注册,MK体育（中国）门打开时未听到有气缸里仪表气源从放大器排出的声音，说明控制MK体育在线注册,MK体育（中国）门打开的气动放大器无排气动作，使仪表气憋在气缸里面无法排出，在气缸里压缩到一定压力后大于开MK体育在线注册,MK体育（中国）的动力气，造成MK体育在线注册,MK体育（中国）门无动作；

6.再结合MK体育在线注册,MK体育（中国）门故障之前定位器在MK体育在线注册,MK体育（中国）门稳定时偶尔有波动的情况，有可能定位器控制MK体育在线注册,MK体育（中国）门开的信号气输出不够顶开气动放大器的MK体育在线注册,MK体育（中国）芯弹簧，不排除定位器故障的可能；

7.考虑到天气寒冷，导致定位器膜片或MK体育在线注册,MK体育（中国）芯弹簧有被冻住的情况，待到天气回暖后再观察气动放大器是否恢复正常；

8.由于现在工艺不具备交出条件，待工艺有交出条件时再对其进行更换维修；

9.工艺告知此MK体育在线注册,MK体育（中国）门不频繁使用，长期保持同一开度时间较多，如需打开MK体育在线注册,MK体育（中国）门时，工艺通知后配合工艺拧开控制关的气路换向MK体育在线注册,MK体育（中国）的气源活接头对其憋在气缸里的气排出，以保证工艺正常生产；

十六 、故障处理经验

1.在气路较为复杂的MK体育在线注册,MK体育（中国）门故障时，作业前必须判断好气路的走向，判断是气路原因还是MK体育在线注册,MK体育（中国）门附件原因再进行作业，避免造成MK体育在线注册,MK体育（中国）门开或关影响生产；

2.作业角行程的MK体育在线注册,MK体育（中国）门时，必须先判断MK体育在线注册,MK体育（中国）门的开关动作方向，避免MK体育在线注册,MK体育（中国）门动作反向影响正常生产；

3.此类型MK体育在线注册,MK体育（中国）门有四个气缸，坏处是一眼难以判断气路的走向，好处是在其中有一个气缸卡或者是不动作时，MK体育在线注册,MK体育（中国）门还能正常工作。
