单座调节MK体育在线注册,MK体育（中国）内漏的维修处理

单座调节MK体育在线注册,MK体育（中国）内漏的维修处理

一：故障类别：MK体育在线注册,MK体育（中国）门内漏，填料漏。

二：仪表类型：平衡套筒式单座MK体育在线注册,MK体育（中国）

三：厂家型号：

四：使用工况介绍：23单元硫回收系统蒸汽放空管道。压力3.8Mpa，温度180℃

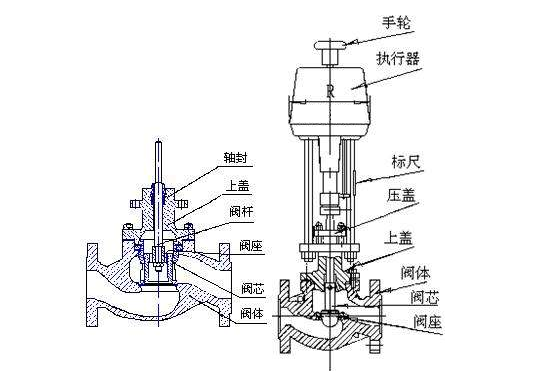

五：套筒MK体育在线注册,MK体育（中国）结构与使用特点：

1.MK体育在线注册,MK体育（中国）的稳定性好。由于套筒MK体育在线注册,MK体育（中国）的MK体育在线注册,MK体育（中国）塞设有平衡孔，可以减少介质作用在MK体育在线注册,MK体育（中国）塞上的不平衡力。同时，套筒与MK体育在线注册,MK体育（中国）塞间导向面大，加之不平衡力变化小，因此不易引起MK体育在线注册,MK体育（中国）芯的振荡。

2.互换性和通用性强，只要更换套筒，就可以得到不同的流量系数和不同的流量特性。

3.套筒提供的节流窗口有开大窗口和打小孔（喷射型）两种，后者有降低噪音，减小共振的功能。进一步改进，即可成为专门的低噪音MK体育在线注册,MK体育（中国）。

4.MK体育在线注册,MK体育（中国）的泄漏大，因为是双密封结构（道理同双座MK体育在线注册,MK体育（中国））。

5.也因为是双密封结构，故压差大。

6.维修方便。套筒通过上MK体育在线注册,MK体育（中国）盖被压紧在MK体育在线注册,MK体育（中国）体上，因此拆装简便。

六：故障现象描述：中控给出全关信号之后，放空管道仍然可见有明显的蒸汽排出。

七：处理前安全措施：

1.办理检修作业票。待工艺人员交出该MK体育在线注册,MK体育（中国）门

2.准备好相应的检修工具。

3.劳保用品穿戴规范

4.确保不少于两人，并且有工艺人员监护。

5.关闭该MK体育在线注册,MK体育（中国）门前截止MK体育在线注册,MK体育（中国）后方可进行检修作业。

八：故障原因分析及判断思路：（从故障现象出发，阐述分析及判断思路）

1.MK体育在线注册,MK体育（中国）门现场未动作（进气MK体育在线注册,MK体育（中国）未打开，导致中控给了信号但MK体育在线注册,MK体育（中国）门实际没有动作。气源压力过小也能导致MK体育在线注册,MK体育（中国）门未动作。另外MK体育在线注册,MK体育（中国）门卡涩也会导致MK体育在线注册,MK体育（中国）门不动作。）

2.MK体育在线注册,MK体育（中国）门未完全关闭到位（MK体育在线注册,MK体育（中国）门零位不对，中控给了全关但实际MK体育在线注册,MK体育（中国）门没到全关位置。）

3.MK体育在线注册,MK体育（中国）门波动（MK体育在线注册,MK体育（中国）门在全关位置向开位置波动也会有泄漏现象。）

4.MK体育在线注册,MK体育（中国）座、MK体育在线注册,MK体育（中国）芯磨损（MK体育在线注册,MK体育（中国）门密闭性下降，导致有少许介质内漏。）

5.定位器故障。

九：故障有效处理办法：

1.工艺交出该MK体育在线注册,MK体育（中国）门后并关闭前截止MK体育在线注册,MK体育（中国）后进行检修。

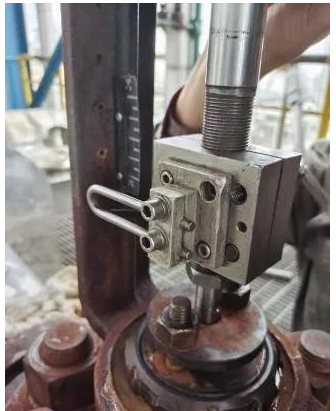

2.通知工艺动作该MK体育在线注册,MK体育（中国）门，看行程是否准确。

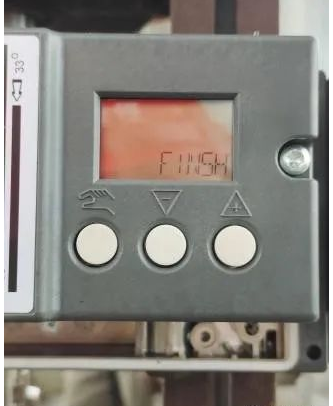

3.整定MK体育在线注册,MK体育（中国）门，看定位器是否正常工作。

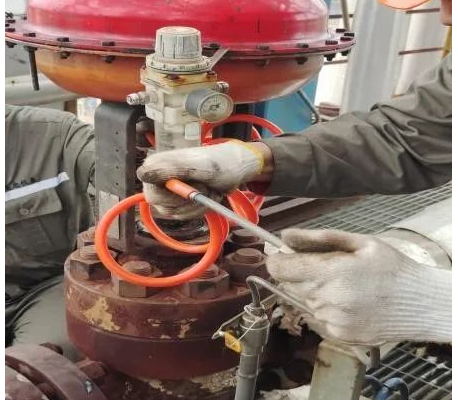

4.利用气源管手动全关该MK体育在线注册,MK体育（中国），缓慢打开前截止MK体育在线注册,MK体育（中国），看排气管是否还有泄漏。

（通过此检修方式后，排气管仍然有泄漏。故判断MK体育在线注册,MK体育（中国）芯MK体育在线注册,MK体育（中国）座有磨损）

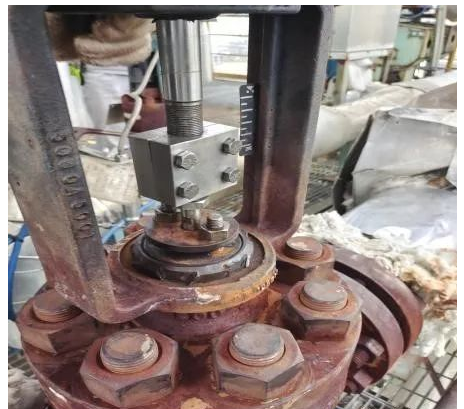

6.  拆解MK体育在线注册,MK体育（中国）门，检查MK体育在线注册,MK体育（中国）芯MK体育在线注册,MK体育（中国）座部分。

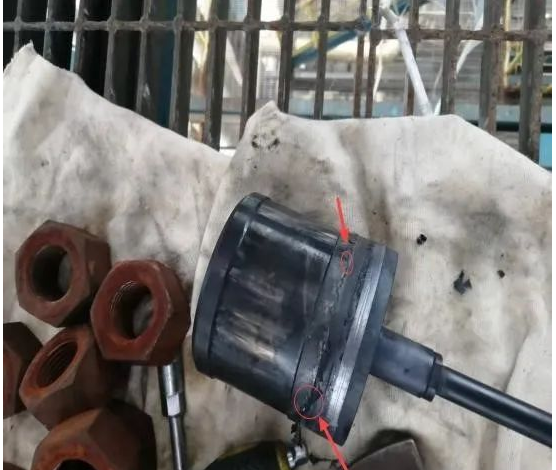

（在拆解MK体育在线注册,MK体育（中国）门后，可以看见MK体育在线注册,MK体育（中国）芯上部的密封圈用的是四氟乙烯材质密封圈，明显不符合规范。且密封圈长时间使用已经被磨出毛刺。因MK体育在线注册,MK体育（中国）门所处工作环境是高温高压的蒸汽管线，MK体育在线注册,MK体育（中国）座部分底部与MK体育在线注册,MK体育（中国）芯接触面已有明显的几个创面）

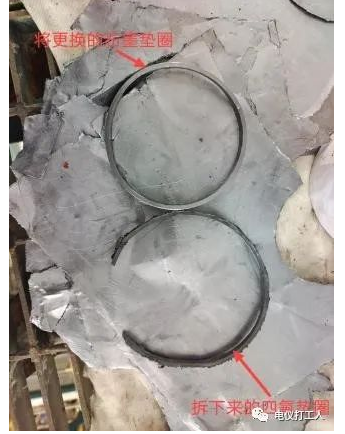

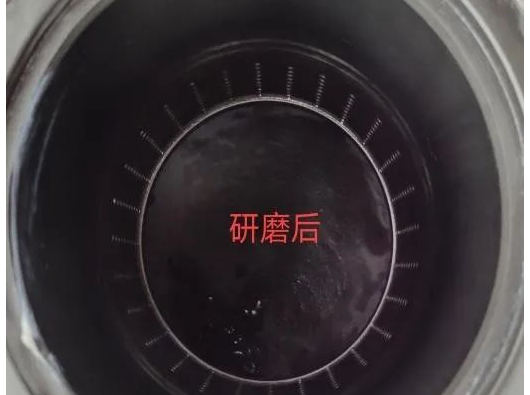

7.拿出MK体育在线注册,MK体育（中国）芯后，用石墨垫圈更换以前的四氟乙烯垫圈，并对MK体育在线注册,MK体育（中国）座接触面进行研磨。

8.回装MK体育在线注册,MK体育（中国）门，以及相关附件，并对MK体育在线注册,MK体育（中国）门进行整定。

9.通知工艺全关该MK体育在线注册,MK体育（中国）门并缓慢打开前截止MK体育在线注册,MK体育（中国），同时观察排气管口是否还有泄漏。

(此时排气口已无明显泄漏现象）

十：故障防范措施及改进：

1.此类放空MK体育在线注册,MK体育（中国）所处工艺环境为高温高压，MK体育在线注册,MK体育（中国）前后高差压（3.8MPA），不能选用四氟乙烯为MK体育在线注册,MK体育（中国）芯密封材料，应用耐高温高压的石墨材质。

2.MK体育在线注册,MK体育（中国）门为故障开且上部并无遮挡物，要做好防雨措施，避免雨水进入腐蚀定位器接线导致MK体育在线注册,MK体育（中国）门全开引起跳车。

3.高温下MK体育在线注册,MK体育（中国）杆处润滑油作用时间没多久，应定期对MK体育在线注册,MK体育（中国）杆及填料处进行打油。

4.在做此类研磨作业时，应将旋转力垂直作用于MK体育在线注册,MK体育（中国）杆MK体育在线注册,MK体育（中国）芯且不可用力。

十一：总结：

  检修此类MK体育在线注册,MK体育（中国）门时，一定要办理好相关的票据，MK体育在线注册,MK体育（中国）门前后有截止MK体育在线注册,MK体育（中国）的一定要提前关闭才能进行检修。检修时要穿戴好防高温手套和防护眼镜等防止烫伤。

  要与工艺的人员密切配合。检修时随时与主控操作人员结合，高度关注MK体育在线注册,MK体育（中国）门的远程指示情况。防止发生停车事故。
