通过就地用户界面设置开关，可完成定位器的增益、正反作用、定位器特性以及是否允许自动调校等基本设置；在不增加工具的条件下，能够进行自动或手动校准定位器；并且可以通过就地用户界面手动控制按钮,实现手动控制调节MK体育在线注册,MK体育（中国）。由于有多种应用，所以定位器装配后必须与执行机构相适应（初始化）。初始化可用以下三种方式进行：

（1）自动初始化

初始化是自动进行的。定位器顺序测定作用方向，行程或转角、执行器的行程时间，并配以执行器动态工况时的控制参数。

（2）手动初始化

执行机构的行程或转角可用手动调整；其余参数同自动初始化一样自动测定。这一功能在软端停时需要。

（3）复制初始化数据（定位器的置换）

对具有HART 功能的定位器，其初始化数据可以读出并传送到另一个定位器。因此，更换一台故障定位器，不会因为初始化而中断生产过程。初始化之前，你只需对定位器设置很少参数。其余参数带有缺值，通常不必修改。

自动整定

1）在自动状态下AUT，按方式键5s以上，进入组态方式，显示1 YFCT。

2）点击方式键，切换到第2参数YAGL，此参数必须与杠杆比率开关的设定值匹配，包括33°、90°，一般选择90°。

3）点击方式键，切换到第3参数YWAY，计算的整个行程用mm表示时，要选择与刻度尺上驱动销钉设定值相同的数值。

4）点击方式键，选择4 INITA。

5）按增加键超过5s，自整定开始，从RUN1到RUN5，持续15min，最后自整定完成，出现FINISH。

6）按方式键超过5s，退出到组态方式，5s后，显示软件版本，松开方式键，定位器处于操作方式。

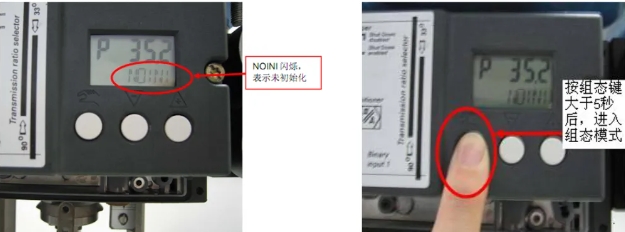

直行程执行机构自动初始化1、下按方式键5秒以上，进入组态方式。

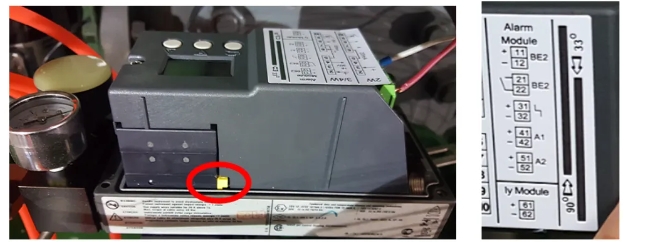

注意:杠杆比率开关的位置对定位器非常重要。这一参数必需与杠杆比率开关的设定值相匹配。

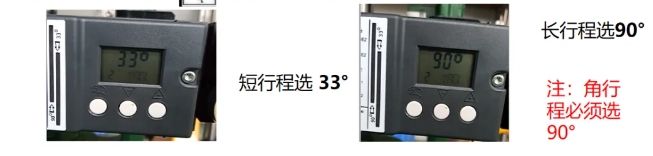

所选角度必须与比率选择器相对应

图中选的是33°

初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

手动整定：

1）按方式键5s以上，进入组态方式，显示1YFCT。

2）点击方式键，切换到第2参数YAGL，此参数必须与传送速率选择器的设定值相匹配，包括33°、90°，一般选择90°。

3）点击方式键，切换到第3参数YWAY，计算的整个行程用mm表示时，要选择与刻度尺上驱动销钉设定值相同的数值。

4）点击方式键2次，选择5 INITM。

5）按增加键超过5s，整定开始。

6）5s后，显示YEND1，按增加键或者减少键，使执行机构达到规定的2个终端位置，即全开或者全关的第1个位置，点击方式键，当前位置设置为终点位置1，切换到下一步。

7）显示YEND2，按减少键或者增加键，使执行机构达到规定的第2个位置，点击方式键，当前位置设置为终点位置2。

8）从RUN1到RUN5，最后整定完成，出现FINISH。

9）按方式键超过5s，退出到组态方式，5s后，松开方式键，定位器处于操作方式。

MK体育在线注册,MK体育（中国）门定位器的几大重要参数

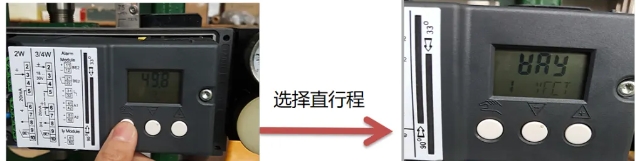

1.YFCT(执行机构类型)：Turn角行程，Way直行程

2.YAGL反馈角

3.YWAY行程值

4.INITA自动初始化

5.ININM手动初始化

6.SCUR输入电流范围

7.SDIR正反作用

8.YCLSMK体育在线注册,MK体育（中国）门紧密关闭
