MK体育在线注册,MK体育（中国）门无法操作检修案例
一、故障类别：MK体育在线注册,MK体育（中国）门无法操作
二、仪表类型：MK体育在线注册,MK体育（中国）门定位器
三、厂家型号：
四、仪表的工作原理：

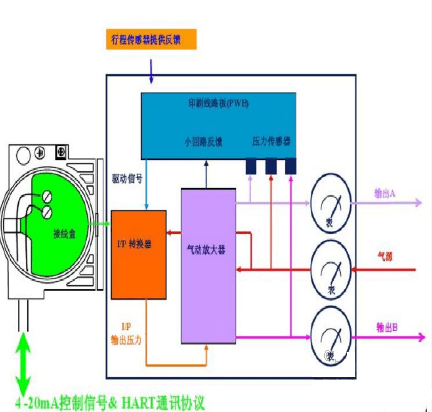

1、工作原理：从控制系统过来的输入信号（4-20mADC）经过信号线接到接线盒。电子模块处理器读取输入控制信号和MK体育在线注册,MK体育（中国）位反馈信号，经过数字运算处理并转换成模拟量的控制驱动信号给I/P电器转换器，I/P将电信号转为气信号并由气动放大器功率放大，提供两路气动输出（不同的MK体育在线注册,MK体育（中国）位设定可以看到输出A/B的风压表指示的变化，当输入12mADC时，可以看到A/B两个风压表指示差不多。单作用的则只有一路气动输出。）来推动MK体育在线注册,MK体育（中国）门动作。MK体育在线注册,MK体育（中国）门定位器的气压输出MK体育在线注册,MK体育（中国）门控制MK体育在线注册,MK体育（中国）门开关，当MK体育在线注册,MK体育（中国）杆位置变化相应的磁条位置也会发生变化，霍尔传感器检测出MK体育在线注册,MK体育（中国）位变，信号送给电子模块。直到MK体育在线注册,MK体育（中国）位输入控制信号相一致的正确MK体育在线注册,MK体育（中国）位上，偏差很小时，I/P电气转换器信号随之稳定，气动放大器输出气压随之稳定，一个定位控制过程结束。
五、使用工况介绍：
70PV-001B为外送仪表空气压力补偿调节MK体育在线注册,MK体育（中国）。当空分装置跳车后，该MK体育在线注册,MK体育（中国）打开将V-7001仪表空气储罐内的仪表空气补送至全厂所以仪表设备，确保后续工段能够安全的将装置停下来。
六、故障现象描述：
工艺反应初始手动，不能调整设置MK体育在线注册,MK体育（中国）门开度。DCS查看发现提示输入/输出故障。
七、处理前安全措施：
1、检修前，办理检修工作票，工艺交出。该MK体育在线注册,MK体育（中国）的特殊性，确保在检修过程中发生跳车情况可通过其他管线给仪表设备供气。
2、穿戴好劳动防护用品，携带合适检修工具；
3、要有专业的工艺人员现场监护。
4、现场检修时，必须携带便携式有毒气体报警仪。
八、故障分析及判断思路：当收到工艺人员把MK体育在线注册,MK体育（中国）门的情况描述后，我们得出一个顺序处理思路。
1、求助DCS人员确认工艺是否有操作不当。
2、DCS人员查看后台情况。
3、信号回路检查。
4、MK体育在线注册,MK体育（中国）门定位器检查。
九、故障有效处理办法：
1、DCS人员检查时发现输入/输出故障的提示。他们检查了输出信号至现场是正常的。
2、检查现场情况，MK体育在线注册,MK体育（中国）门定位器防护到位，打开接线盒没有发现进水腐蚀的情况，信号线正常没有氧化的情况。使用万用表测量接线端子时，量不到电压，脱开端子测量电压正常。排除中间接线箱接线故障等原因，确定了定位器故障所致。因此前这款定位器出现过接线盒质量问题，同时更换新定位器在线调校存在一定风险，做出先更换一个接线盒的方案进行检修。
3、更换接线盒，后安装新接线盒。先连接信号线，此时故障提示消除。给定位器接上气源，不连接MK体育在线注册,MK体育（中国）门。通过远程给信号确保定位器输出正常。
4、检查反馈磁条安装是否牢固。回装MK体育在线注册,MK体育（中国）门定位器，紧固气路各活接头，恢复防雨措施。
十、故障防范措施及改进：从上述故障情况及平时出现过类似故障现象的原因多是这一批次产品存在一定缺陷和接线盒进水氧化所致。
1、对MK体育在线注册,MK体育（中国）门定位器也需要进行防水保护。同时条件允许的情况下，必须保证信号电缆从下方接出。
2、这类结构紧凑的MK体育在线注册,MK体育（中国）门，在日常巡检过程中是无法查看到MK体育在线注册,MK体育（中国）杆等一些连接件的情况。本次检修就发现这台MK体育在线注册,MK体育（中国）的反馈磁条较为松动。所以在有机会的时候必须对这类MK体育在线注册,MK体育（中国）进行全面的检查。
3、备件充足的情况下，针对这类非常重要又无法在线调校定位器的MK体育在线注册,MK体育（中国）门。可以事先准备一台调校好的定位器作为单独备件。出现故障时可以直接更换。
4、备件不充足的情况下，需要班组人员对了解现场MK体育在线注册,MK体育（中国）门使用情况。知道与之相同的MK体育在线注册,MK体育（中国）门使用在哪里，紧急情况下可以先在别MK体育在线注册,MK体育（中国）门上校好后安装。
十一、故障处理经验谈：
1、现场检修时，首先我们需要采取最安全保守的方法进行检修。同时也需要有多种检修方案，确保人生安全及装置安全的前提方可进行检修。
2、更换DVC6200接线盒时，需要注意以下几点：
（1）、拆除I/P及放大器面板的内六螺丝时，因为原厂安装都是非常牢固的，所以我在使用内六角时，尽量使用寸劲。防止突然打滑，手会磕碰到放大器防护罩上。

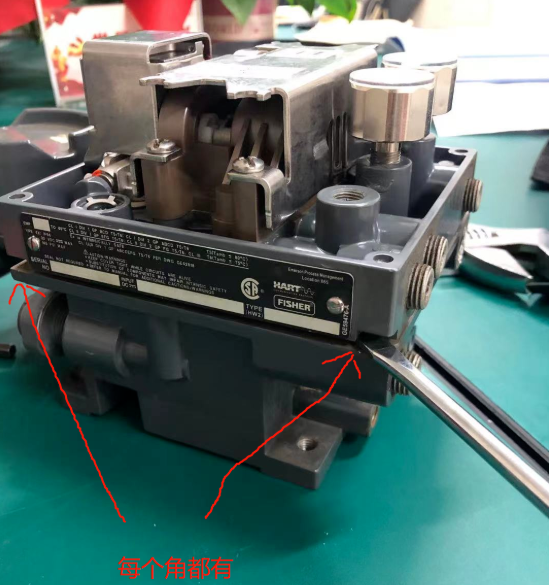

（2）、松掉面板的螺丝后，在定位器4个角上专门预留的缺口用平口螺丝刀对角水平的慢慢撬起，切勿使用蛮力破坏到密封面。

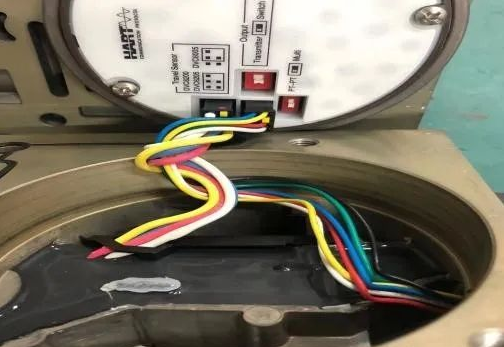

（3）、打开面板时要小心，霍尔传感器与面板连接的导线较短，且与接线盒的连接导线是缠绕在一起的。在更换时最好将两组线都拔出，防止失手拉扯到另外一组线。
3、理解控制回路、MK体育在线注册,MK体育（中国）门气路、各MK体育在线注册,MK体育（中国）门辅助原件的工作原理、MK体育在线注册,MK体育（中国）门的工作原理。才能在出现故障时，用最短的时间找出故障原因。完成检修任务。
