双法兰液位变送器故障处理

双法兰液位变送器故障处理

一：故障类别：液位变送器指示偏低

二：仪表类型：EJA智能变送器

三：厂家型号：

四：使用工况介绍：V-7202液位  温度：170℃  压力：1.72MPA  介质：蒸汽/水

五：故障现象描述：

接工艺通知，液位72LT-031显示在20%~50%之间波动。现场表显示与中控一样也是在这个区间波动。

六：处理前安全措施：

1. 办理检修作业票。

2. 准备好检修用工器具。

3. 佩戴便携式报警仪，确保便携式报警仪不报警。

4. 劳保用品穿戴规范。

5. 确保不少于两人，一人监护。

七、故障原因分析及判断思路：

1.变送器故障（零点偏移/量程不对/接线问题）

2.毛细管（硅油管）有漏点。

3.双法兰膜盒故障（形变/漏油/工艺脏污附着）

4.DCS原因（安全栓/接线等）

5.工艺原因

八：故障有效处理办法：

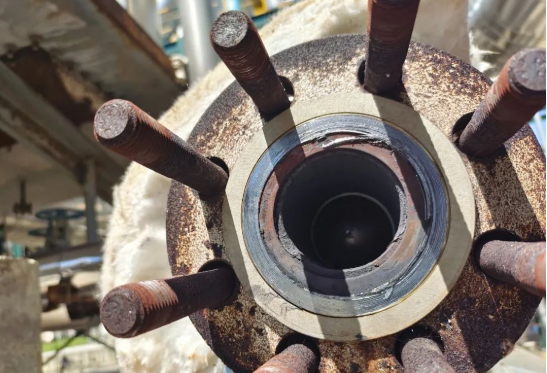

1.通知工艺人员拆除保温措施并关闭相关根部MK体育在线注册,MK体育（中国）。保证拆除拆除双法兰时没有余压。

2.拆除膜盒后清理膜片，完毕后检查膜片是否损坏或发生形变

3.将膜盒放回原位置（注意正负压侧不可装反且不可受压），利用475进行通讯。调整零点。

4.另外也要把该液位记的其他参数设置正确（计量单位，量程，开方等如双法兰或差压式流量计必须要进行开方，液位计不用）。设置完毕后还必须看输出信号，必须在4MA左右不得有太大偏差。

5.视被测容器或管线压力，介质，温度。可联系工艺人员，在工艺条件允许的情况下稍微打开根部MK体育在线注册,MK体育（中国）进行排污（高温高压有毒介质工况下不得进行此操作）。因此次检修任务工况条件不允许，固无法对根部MK体育在线注册,MK体育（中国）进行排污。

6.回装膜盒，复开根部MK体育在线注册,MK体育（中国）（此时可联系工艺人员多次循环开关根部MK体育在线注册,MK体育（中国），此操作可防止被测介质为液体时正压侧有空泡的产生，亦可有疏导根部MK体育在线注册,MK体育（中国）堵塞之用）。

7.回装完毕，投用之后。用475通讯，查看正常运行时的参数是否正确。（此时此台液位计已恢复正常）

九：故障防范措施及改进：

1.定期巡查该型变送器，发现问题及时与工艺联系。

2.此类露天仪表需要做好防雨措施，以免变送器进水导致损坏。

3.毛细管需要整理好不能折，防止硅油露出。

4.建议车间报备防腐蚀喷涂剂，在下次检修时拆除膜盒将防腐蚀剂喷在膜片上，可延长膜盒的使用寿命。
