双法兰液位变送器指示偏高的故障维修

双法兰液位变送器指示偏高的故障维修

一、故障类型：液位计指示偏高。

二、仪表类型：双法兰液位计

三、厂家型号：

四、使用工况：介质冷凝液，压力，温度

五、故障现象：分离器无液位，液位计输出指示有10%的液位。

六、作业前的安全辨识及措施：

1.办理检修作业票，把仪表由自动控制改为手动控制。

2.联系工艺人员关闭双法兰液位计根部MK体育在线注册,MK体育（中国）。

3.该仪表为二线制，电压24VDC，在开盖前必须先断电，同时在进行拆线前，应用万用表确认是否断电，确认后方可进行作业，对拆下的线头应用电工胶布包好，严禁短路或接触仪表外壳接地等。

4.因根部MK体育在线注册,MK体育（中国）关闭，没有卸压口，有余压。该介质为冷凝液，含有部分一氧化碳气体，对法兰进行拆除时，隐佩戴好便携式有毒可燃报警仪，注意风向，以免中毒，检修人员要佩戴好护目镜，手套，防护服，防止残留的余水飞溅到身上，在进行拆法兰时，检修人员不要正对法兰卸压口，应轻松螺丝，释放掉残留的余压。

5.对拆卸下来的液位计，应保护好膜盒，严禁将膜盒面直接与其他异物接触或直接接触地面，防止膜盒损坏。

6.对拆负压侧仪表法兰时，必要时用吊带将负压侧法兰捆绑好，防止拆卸过程中掉落伤人及掉落损坏膜盒。

7.作业时，有专人监护。

七、故障原因分析及判断：

该故障现象可能有液位计本身故障，工艺原因，MK体育在线注册,MK体育（中国）门故障三方面造成：

工艺原因：

1.冷凝液泵打不上量，分离器内有确实液位。

2.工艺管道有堵塞现象，造成液位不出去。

3.其他原因。

MK体育在线注册,MK体育（中国）门：

1.冷凝液排放MK体育在线注册,MK体育（中国）关闭或不动作造成液位排不出去。

2.MK体育在线注册,MK体育（中国）门流通量减少，有堵塞现象造成液位排不出去。

3.其他原因

液位计本身：

1.液位计正压侧膜盒有堵塞现象

2.液位计膜盒损坏

3.液位变送器故障

经现场对MK体育在线注册,MK体育（中国）门开关动作调试，对MK体育在线注册,MK体育（中国）前后倒淋打开，确实无冷凝液，排除MK体育在线注册,MK体育（中国）门故障引起的，在对现场磁翻板液位计进行排污，确认确实罐内无液位，排除冷凝液泵的问题，可以证实问题题出在液位计上。

八、故障的有效处理：

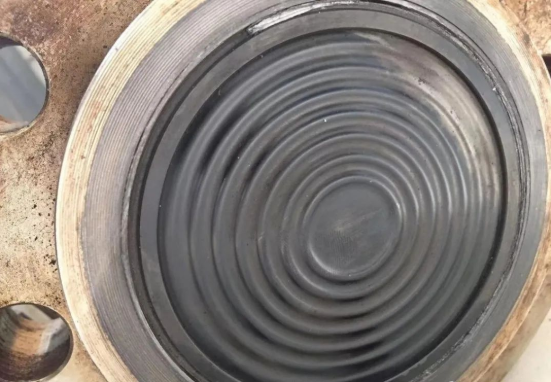

1.根据故障排除先易后难的原则，首先对液位计则正负压侧膜盒通大气，发现液位计指示还是不回零，可以证明不是根部MK体育在线注册,MK体育（中国）堵或膜盒积异物，脏东西导致膜盒受力影响仪表指示，（同时这一结论在对膜盒下线检查时得到认定）对法兰拆下检查时，根部MK体育在线注册,MK体育（中国）无堵塞，无异物，整个膜盒接触面都很干净，在对膜盒进行检查时，发现正压侧膜盒有鼓包现象，这就是影响液位计无液位有输出的故障原因，为保证仪表测量的准确性，更换新的仪表备件。

九、故障防范改进及影响膜盒鼓包的主要原因分析：

1.结合工艺操作分析，查看压力表趋势，未引起负压，可以排除工艺操作负压引起仪表膜盒鼓包。

2.在查阅资料发现在变换装置部分的合成气中含有浓度不等的H2、CO2、H2S、H20、氯化物、氨、氢氰酸，变换第一水分离器冷凝液中氯化物、硫化物以CL-、S+状态存在，同时存在浓度不等的H+。液位计的隔离膜片受到CL-、S+的腐蚀，另外由于氢原子在金属组织中夹杂而导致金属变脆的现象即为氢脆。因此在净化变换装置的水分离器液位、汽提塔冷凝罐液位等选择法兰型变送器时，其与工艺介质接触的隔离膜片必须在考虑氯腐蚀、硫腐蚀问题的同时还应考虑防止氢脆。

在对膜盒材质检查发现，此膜盒为316L，查阅资料发现，氢对316L 不锈钢膜片的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子，产生很高的压力，会导致表面鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物还原。钢表面被吸附的氢原子过饱和，使氢渗入钢中，导致膜盒鼓包的主要原因找到，因此运用在此类介质的液位计，选型必须考虑膜盒的材质，选择正确的材质，减少仪表的故障率。

十、故障处理经验。

在故障的判断上，我们不能单一的考虑液位计的问题，必须把影起液位测量的因素全部考虑进去，逐一进行排查，同时也可以查看MK体育在线注册,MK体育（中国）后的压力以及流量来帮助判断到底是MK体育在线注册,MK体育（中国）门的问题，还是泵的问题，对此类故障，处理完成后应举一反三，结合工艺人员，分析介质特性，对测量同介质及相似介质的同类型测量仪表进行评估分析，提前发现问题，把隐患消在萌芽状态。
