压缩机浮子流量计流量测不准，指示不动的故障处理

压缩机浮子流量计流量测不准，指示不动的故障处理

一、故障类别：流量指示不准，指示不动

二、仪表类型：金属管浮子流量计

三、厂家型号：

四、使用工况：52压缩机一级泄漏气流量，0.25MPa的氮气压力通过一级密封进口进去后在通过泄漏气排出来，流量计用于测量泄漏量是多少，

五、故障现象：流量指示不准,并指示不动

六、作业前安全辨识及措施

1.联系工艺人员了解出现的仪表故障现象描述及情况，查看仪表趋势图，以更掌握仪表故障出现的时间，仪表参数变化特点、工况等；

2.让工艺开好联锁切除了票，仪表开检修工作票，以便仪表人员作业检修，并要求工艺人员现场监督协助；

3.按仪表环境填写检修工作票中作业信息、检修时间、故障现象、危险危害辨识、安全防范措施项目内容的填写，确保检修工作票内容完整、正确；

4.坚持二人同往，要求工艺必须指定专人监护，并佩带必须的个人劳动防护用品，特别是佩带便携式检测报警仪；

5.因检修的是压缩机厂房，主要介质是H2所以我们所使用的工具要求是要防爆的。

6.在拆流量计之前我们要让工艺把流量计交出并将里面的氮气排净后我们才能去动，避免氮气使人窒息。

七、故障分析及判断

1、现场卡住不动我们就要考虑流量计的转子卡住了或是流量的现场表坏

2、卡的原因：

（1）流量计浮子里面进铁锈

（2）浮子进异物

（3）浮子变型

3.现场变送器原因：表指针卡住不动

八、故障有效处理

1.将现场流量变送器拆下看一下指针回零不（回零）证明现场指示表无问题

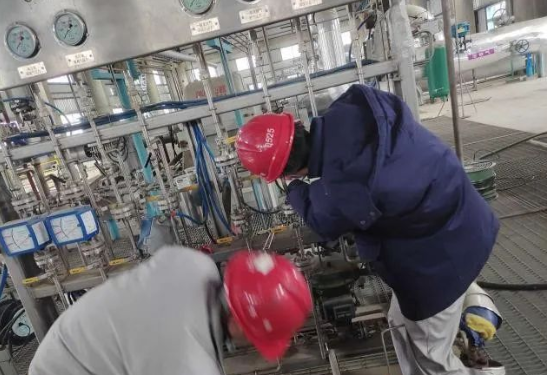

拆下流量计的本体法兰

在拆法兰时要对角拆，拆之前要在下法兰下面垫一块塑料布避免在拆的时候螺栓或流量的零部件掉落损坏。

2.将法兰拆下来后，

（1）钳子将流量计浮子的弹簧垫取出，

（2）在将浮子定位最出

（3）将流量计的浮子最出

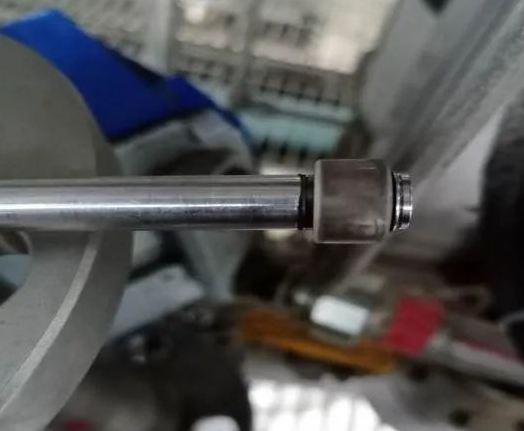

取出流量计的浮子检查发现浮子的定位环下面的小弹簧垫被磨得几乎没有了，这就会引起在浮子上下移动的过程中定位环会打斜卡住浮子，使浮子不能正常的上下移动。造成流量计指示不变的原因找到了。

3.重新制作弹簧垫

4.制作好弹簧垫后将弹簧垫装在流量计浮子上

5.弹簧垫安装好后按拆下来的步骤反着装，

（1）将浮子装入流量计金属管内

（2）将流量计定位管

（3）将定位管固定弹簧

6.将流量计一次表回装，用手从法兰下方试一下浮子是否能正常的上下移动，指针是否也跟着动，电流指示是否跟流量计一次表的指示在动，同步动作正常，回装法兰。

7.回装法兰紧螺栓时一定要注意对角用力，在紧的过程中我们要看一下四角的两法兰的距离是否一样，

8.将法兰回装好后打开进流量计的进口MK体育在线注册,MK体育（中国）看一下是否有泄漏，如无泄漏流量计检查完成。

九、故障防范措施

在日常的维护巡检中我们要看一下指针动作是否正常，在每次大修时我们要将每一台流量计都拆下检查定位环弹簧垫的磨劣情况，如磨劣严重的要及时更换

十、故障处理经验

在拆装法兰时要注意对角用力，在拆流量计的浮子时要注意每一个小零部件，在装流量计浮子时我们要装流量计的浮子打扫干净。
