一、故障类别:脱硫1#包装机无取袋真空无法正常取袋

二、仪表类型：真空电磁MK体育在线注册,MK体育（中国）

三、厂家型号：KW10-A系列真空电磁MK体育在线注册,MK体育（中国）

四、使用工况介绍: 真空电磁MK体育在线注册,MK体育（中国）安装于脱硫1#包装机取袋真空管路上，用于切换取袋真空管路的真空通断。自动运行时，取/送袋工位的动作情况：取袋气缸向下动作，真空电磁MK体育在线注册,MK体育（中国）得电吸合，使真空管路畅通，当真空管路负压达到一定值，取袋真空检测开关显示屏由蓝变红，反馈一个信号至PLC，取袋气缸向上动作，取袋回位检测开关亮，将回位信号送至PLC，送袋伺服电机运行，将袋子送至开袋工位后，送袋伺服到位检测开关亮，将送袋伺服到位信号送至PLC，取袋气缸向下动作，真空电磁MK体育在线注册,MK体育（中国）失电断开，切断真空管路的负压，将袋子放下，取袋真空检测开关显示屏由红变蓝，反馈一个信号至PLC，取袋气缸向上动作，取袋回位检测开关亮，将回位信号送至PLC，送袋伺服电机运行，回到取/送袋工位，送袋伺服回位检测开关亮，将送袋伺服回位信号送至PLC后，又开始重复上述动作。

五、故障现象描述:脱硫1#包装机出现“取袋异常”报警，取袋吸盘口无取袋真空，无法正常取袋。

六、处理前安全措施：

1.准备好相关工器具，到主控室了解详细情况，并办理检修工作票；

2.进入现场前，做好风险辨识，防尘、防高空落物、防机械伤害，并穿戴好相关的劳保用品；

3.检修前，要求工艺人员做到安全交出，并确认已安全交出，方可进行检修；

4.进入现场工作时，需要两人以上同行，要求工艺人员监护并确认故障设备；

5.因为检修现场的设备有转动部分，检修人员的工作服要做到三紧(袖口紧，裤口紧，下摆紧)。

七、故障原因分析及判断思路

1.取袋真空回路是否堵塞或有较大的漏点；

2.过滤器滤芯是否堵塞或装反；

3.真空电磁MK体育在线注册,MK体育（中国）信号电缆是否破损导致短路或断路；

4、真空电磁MK体育在线注册,MK体育（中国）信号回路的接线端子是否松动脱落或虚接；

5.真空电磁MK体育在线注册,MK体育（中国）信号回路的继电器是否损坏；

6.真空电磁MK体育在线注册,MK体育（中国）是否损坏；

7.真空泵是否出现故障或损坏。

八、故障有效处理方法

1.联系工艺人员调停1#包装机，手动操作包装机取袋，无法取袋；

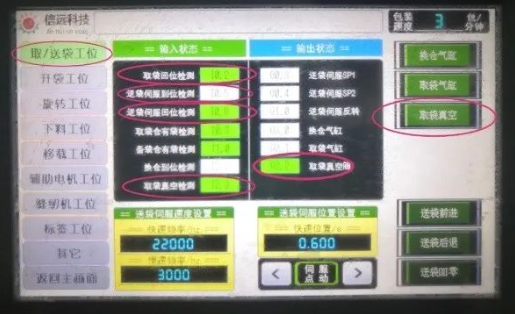

2.在操作界面上，将真空泵电机启动，并点击“取袋真空”，用手感应取袋吸盘的负压，没有感应到负压；

3.检查真空管路没有发现堵塞或有较大漏点的情况；

4.将过滤器拆开，检查滤芯没有发现装反或堵塞的情况，且进口端无负压；

5.在操作界面上，点击“取袋真空”，观察真空电磁MK体育在线注册,MK体育（中国）不动作，线圈指示灯也未亮。将真空电磁MK体育在线注册,MK体育（中国）的线圈拆下，用万用表测量其电压为零，在操作界面上反复点击“吸袋真空”，万用表的电压值始终为零。检查线圈信号回路的电缆线无破损情况，接线端子也均无松动脱落或虚接的情况；

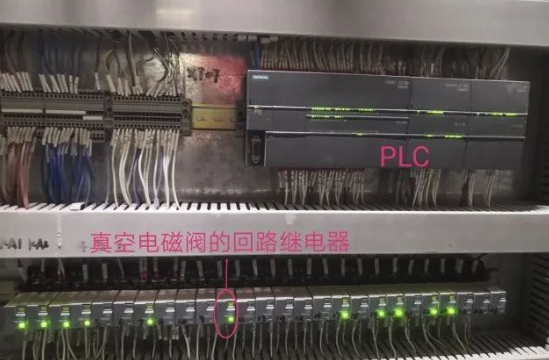

6.用万用表测量真空电磁MK体育在线注册,MK体育（中国）信号回路继电器上的相应接线端子，其电压值为零，在操作界面上反复点击“吸袋真空”，继电器上的通电指示灯会亮，但万用表的电压值始终为零。将该继电器与旁边相同型号的继电器暂时调换，万用表的电压测量值为24V，且将真空电磁MK体育在线注册,MK体育（中国）的线圈回装后，手动操作能正常取袋，所以初步判断继电器损坏带电不吸合，无法切换触点状态；

7.回仓库取相同型号的继电器备件进行更换后，联系工艺人员启动1#包装机投自动运行，观察包装机能正常取袋，运行一段时间均无异常情况出现；

8.联系现场工艺人员确认，并清理现场检修垃圾后，回工艺主控完结检修工作票。
