我园区6台原产于德国XX品牌的三偏心蝶MK体育在线注册,MK体育（中国）（DN300的4台，DN200的2台），在维修过程中发现，MK体育在线注册,MK体育（中国）体（MK体育在线注册,MK体育（中国）座）与MK体育在线注册,MK体育（中国）芯密封环的角度（原不良维修单位检修重大缺陷）存在问题，且MK体育在线注册,MK体育（中国）芯密封环上有众多的凹坑，无法在短时间内彻底解决MK体育在线注册,MK体育（中国）门内漏的故障问题，经我方与维修技术人员的共同探讨，制定了此6台三偏心蝶MK体育在线注册,MK体育（中国）的改造解决方案。

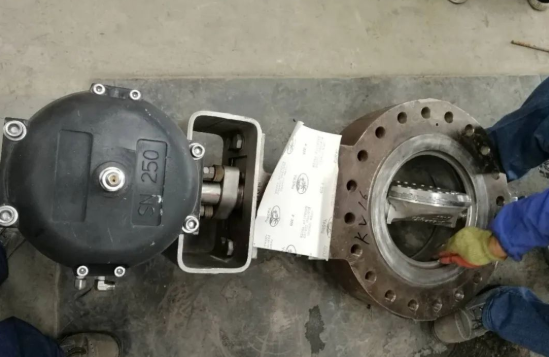

此6台三偏心蝶MK体育在线注册,MK体育（中国）为德国XX生产。公称通径分别为300和200、压力等级均为ANSI600,工况温度-60到260℃，MK体育在线注册,MK体育（中国）门拆检，主要存在以下几方面问题。

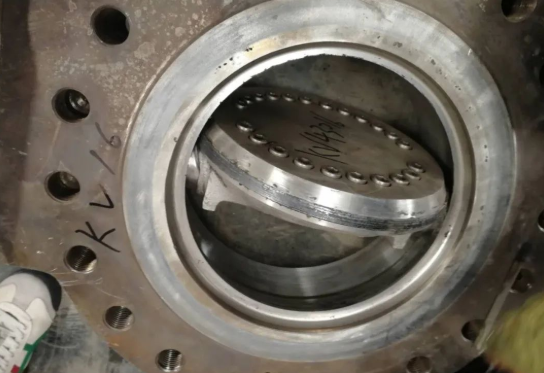

1.MK体育在线注册,MK体育（中国）芯密封环损伤严重。
2.MK体育在线注册,MK体育（中国）体（MK体育在线注册,MK体育（中国）座）与MK体育在线注册,MK体育（中国）芯密封环的角度存在问题（需重新设计加工）。
一、 三偏心蝶MK体育在线注册,MK体育（中国）原理概述
三偏心金属硬密封蝶MK体育在线注册,MK体育（中国）的密封面是斜锥面，MK体育在线注册,MK体育（中国）座密封面与蝶板组合件密封圈的接触为面接触，其工作原理是靠驱动装置扭力直接带动蝶板组合件，使蝶板组合件密封圈与MK体育在线注册,MK体育（中国）体密封圈充分接触后产生弹性变形而密封。蝶板组合件密封圈材料为复合的不锈钢板与石棉板（石墨）夹层组合件或整体金属密封环结构，MK体育在线注册,MK体育（中国）体密封圈与蝶板组合件密封环的设计、加工精度直接决定蝶MK体育在线注册,MK体育（中国）密封性能。

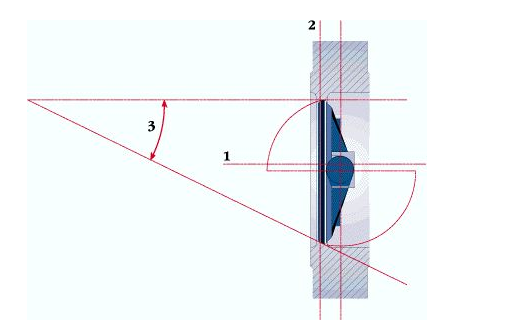

三偏心密封原理

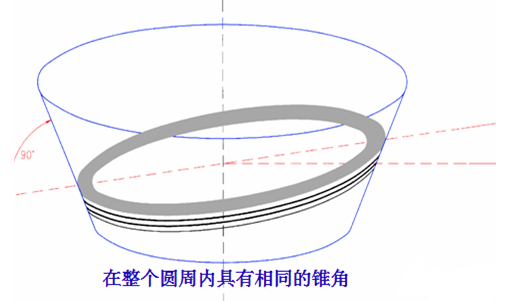

MK体育在线注册,MK体育（中国）芯密封环设计原理
对于三偏心蝶MK体育在线注册,MK体育（中国）的重要部件的维修补焊加工前要进行初步测量，重新设计偏心角度，设计加工工装（工装已有）和机械加工工艺。
一、 测量方法：
1.钳工在万能分度（或工作平台）上找正MK体育在线注册,MK体育（中国）体进口或出口端面和内径（MK体育在线注册,MK体育（中国）瓣找正外径和端面）找出轴向与径向的中心线并划线引深。
2.以径向方向测量角度，分别测出两斜角。（其中一个是最大斜角、一个是最小斜角）测出两斜角度数相加、除以2得出的角度就是组合工装卡具要组合的斜度。
3.测出两斜角度数相减、除以2得出的角度就是要加工的工件小拖板转动的角度（即工件要加工的角度）
4.偏心距的测量：从MK体育在线注册,MK体育（中国）瓣中取出蝶MK体育在线注册,MK体育（中国）主轴，安装在MK体育在线注册,MK体育（中国）体孔中。以MK体育在线注册,MK体育（中国）体出口孔为基圆、测量MK体育在线注册,MK体育（中国）体基圆到轴的径向方向的距离、测量另一端基圆到轴径向的距离，测量出的尺寸相减除2得出的数值为偏心距。
二、重新设计偏心角度：
根据测量完的偏心距及数据，作为参考重新设计偏心角度。
四、整体加工工艺
从三偏心金属硬密封蝶MK体育在线注册,MK体育（中国）的结构特点分析，蝶板组合件密封环为全不锈钢板密封环，MK体育在线注册,MK体育（中国）体密封面堆焊司太莱合金（硬质合金），硬度很高，在HRC40以上，进刀量很难控制，不易一次加工成型，而且加工面的粗糙度要求很高。为保证加工要求，工艺过程为。
1.MK体育在线注册,MK体育（中国）体和MK体育在线注册,MK体育（中国）芯密封环粗加工。
2.MK体育在线注册,MK体育（中国）体密封面堆焊4mm厚司太莱合金。
3.保温12h、热处理消除热应力。
4.使用专用工装粗车MK体育在线注册,MK体育（中国）体密封面和MK体育在线注册,MK体育（中国）芯密封环的密封面。
5.使用专用工装精车MK体育在线注册,MK体育（中国）体密封面和MK体育在线注册,MK体育（中国）芯密封环的密封面。
5.使用研磨磨头MK体育在线注册,MK体育（中国）体密封面和MK体育在线注册,MK体育（中国）芯密封环的密封面。
7.进行强度试验—密封试验。

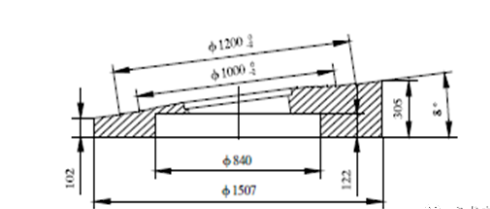

四、三偏心蝶MK体育在线注册,MK体育（中国）工装示意图
蝶板组合件密封圈与MK体育在线注册,MK体育（中国）体密封圈密封面（加工面）均为斜锥面。MK体育在线注册,MK体育（中国）体密封面的锥体中心线与空间垂线夹角为一夹角，蝶板组合件密封圈的锥体中心线与空间垂线夹角为另一夹角，为此设计有专业的三偏心加工工装，如下图。

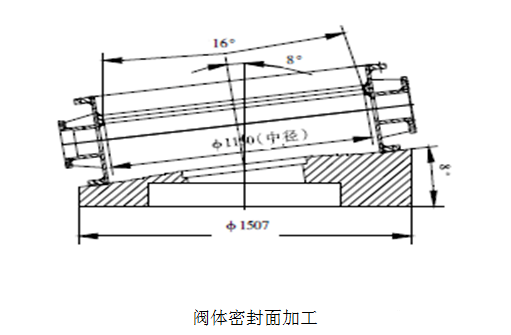

五、MK体育在线注册,MK体育（中国）体密封面加工
MK体育在线注册,MK体育（中国）体部分起密封作用的是MK体育在线注册,MK体育（中国）座，粗车后在MK体育在线注册,MK体育（中国）体上焊接4mm厚司太莱合金，在立车上将焊接好的MK体育在线注册,MK体育（中国）体装夹在加工工装上，将立车刀杆旋转一夹角，根据重新设计图纸要求，找正后沿圆锥母线方向走刀，车至到设计的尺寸。最后在立车刀架上装磨头，对MK体育在线注册,MK体育（中国）体密封圈进行磨削处理，使其达到图纸设计粗糙度要求（0.2）。
六、MK体育在线注册,MK体育（中国）芯密封环加工
蝶板组合件起密封作用的零件是MK体育在线注册,MK体育（中国）芯密封环，密封圈为斜锥结构，其锥顶角为测量的角度，厚度测量的厚度，一般由5层石棉板（石墨）及4层不锈钢板复合而成，本次采用密封环为全金属密封环（特点是加工时能防止密封圈夹层中的不锈钢板及石棉板翘曲变形，可靠性高，单加工精度要求高）根据其结构特点，对蝶板MK体育在线注册,MK体育（中国）芯密封环采用以下加工方法：
本次采用的MK体育在线注册,MK体育（中国）芯密封环结构图
1.先在立车上分别把蝶板和压环上的各止口加工到图纸要求尺寸，外圆不加工。
2.压环、全金属密封环和蝶板按图纸装配，将蝶板组合件工装用螺栓紧固在MK体育在线注册,MK体育（中国）体工装上，然后再将蝶板组合件装夹其上。立车刀杆旋转一夹角、车压环、密封圈和蝶板至磨削尺寸。
3.工装不动，将压环、全金属密封环、蝶板重新按要求组装，然后在立车刀架上装磨头，对密封圈进行磨削处理，使其达到图纸设计粗糙度要求（0.2）。
方案总结，重新设计偏心角度，采用此技术方法加工（或补焊后）MK体育在线注册,MK体育（中国）体密封面（MK体育在线注册,MK体育（中国）座）与MK体育在线注册,MK体育（中国）芯密封环，能够很好的保证密封面的几何精度，其强度试验及密封试验均能达了设计要求。加工后泄漏等级可以达到ANSI Ⅵ级密封，建议对DN300的4台蝶MK体育在线注册,MK体育（中国）备存2件MK体育在线注册,MK体育（中国）芯密封环，对DN20的2台蝶MK体育在线注册,MK体育（中国）备存1件MK体育在线注册,MK体育（中国）芯密封环。
截至目前，此6台MK体育在线注册,MK体育（中国）门运行良好，满足工艺生产需求。
