RSTT-M1质量流量计怎么正确安装？

RSTT-M1质量流量计怎么正确安装？

一、为什么一般的流量计需要直管段

足够的直管段能够使介质的流态充分伸展，在流经速度式流量计时得到稳定得流场，提高测量精度；

对于某些机械部件较多的流量计，直管段降低了流态突变的冲击，延长使用寿命；

某些速度式流量计的上游直管段要求达到40倍！

二、为什么质量流量计，不需要直管段

管线法兰盘, 缩径, 扩径, 整流器, 弯头, 以及MK体育在线注册,MK体育（中国）门等都会对流体产生影响；

所有以流速为基准的流量计都有一定的直管段要求，目的是为了使流量计计量的条件和实验室标定的条件相接近；

质量流量计与介质的流速没有任何关系，完全消除直管段的需要。

三、质量流量计安装位置

易于查看数据

易于日常维护

避免阳光直射

避免振动

环境温度符合要求

远离强电磁干扰设备

四、传感器的安装方向：

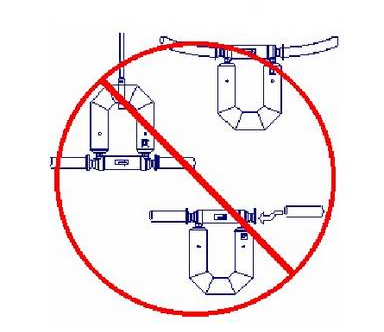

传感器管道安装：

避免扭曲/弯曲应力

不要使用传感器对中管线

不要使用传感器支撑管线

不要直接支撑在传感器上

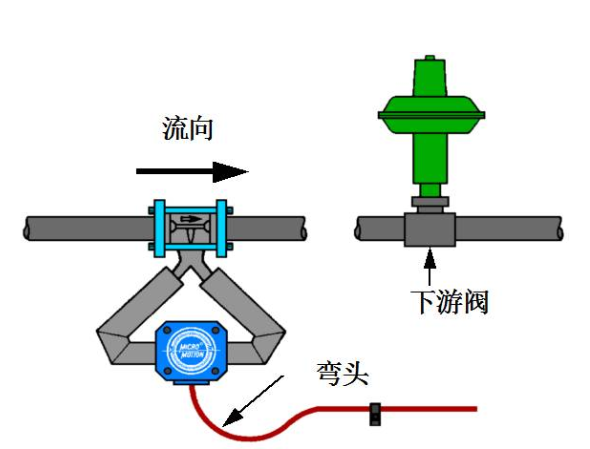

下游MK体育在线注册,MK体育（中国）用于调零

弯头避免冷凝水进入接线盒

传感器和变送器之间最长电缆限制1000ft（300m）。传感器与大的变送器或电动机之间至少要有0.6m的距离。由于传感器工作依赖电磁场，所以一定要避免将传感器安装在大的干扰电磁场附近。

还应仔细选择安装位置尽量避免振动。

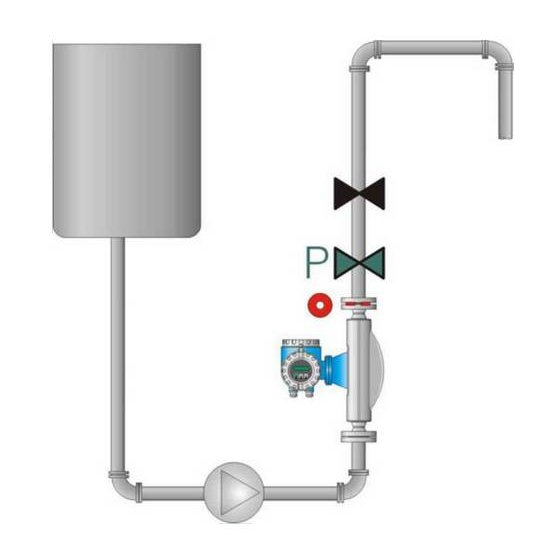

五、安装方面还需要考虑的因素：

安装-截止MK体育在线注册,MK体育（中国）和控制MK体育在线注册,MK体育（中国）

为使调零时没有流动，质量流量计上下游设置截止MK体育在线注册,MK体育（中国），并保证无泄漏。

控制MK体育在线注册,MK体育（中国）应装在质量流量计下游，质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸。

安装-脉动和振动

为不使流程中发生的和外部的机械振动，应向制造厂询问所提供质量流量计的共振频率范围，亦可向制造厂提供现场振动状况咨询是否需要采取下列措施，如:

设置脉动衰减器，

设置振动衰减器或柔性连接管，

特殊的流量传感器的夹装固定设备，等等。

安装-防止质量流量计间相互影响

同一型号两台质量流量计串联安装，或多台质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施，如：

向制造厂提出错开接近仪表的共振频率值；

拉开流量传感器距离，不设置在同一台架上，独立设置支撑架；

流量传感器异方向安装；

流量传感器间设置防振材料隔离等方法。

六、装载和卸载计量：

在装载和卸载计量应用中，传感器外壳应朝上或垂直安装。传感器下游应安装单向MK体育在线注册,MK体育（中国），以防止介质回流。单向MK体育在线注册,MK体育（中国）应尽可能靠近传感器安装。在某些情况下，工艺介质不能完全从管道中排除，此时一般建议旗式安装。在装载或卸载应用时，应尽量按照以下开车步骤进行：

在传感器上游和下游安装截止MK体育在线注册,MK体育（中国）;

关闭上游MK体育在线注册,MK体育（中国）;

打开部分下游MK体育在线注册,MK体育（中国）;

缓慢打开上游MK体育在线注册,MK体育（中国）以排出空气和利用介质充满传感器;

当流量系统开始计量时，缓慢打开下游MK体育在线注册,MK体育（中国）直到全部打开。
