指针万用表是一种广泛使用的电子测量仪表，它由一只灵敏很高的直流电流表（微安表）作表头，再加上挡位开关和相关电路组成。指针万用表可以测量电压、电流、电阻，还可以测量电子元器件的好坏。指针万用表种类很多，使用方法大同小异。

1、面板介绍

万用表的面板如图所示。从面板上可以看出，指针万用表面板主要由刻度盘、档位开关、旋钮和插孔构成。

万用表的面板

1.刻度盘

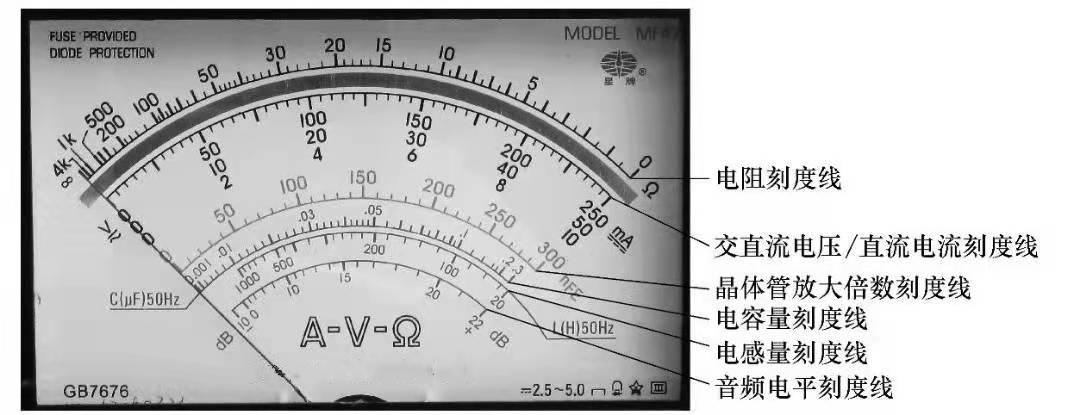

刻度盘用来指示被测量值的大小，它由1根指针和6条刻度线组成。刻度盘如图所示。

刻度盘

第1条标有“Ω”字样的为电阻刻度线。在测量电阻阻值时查看该刻度线。这条刻度线最右端刻度表示的阻值最小，为0，最左端刻度表示阻值最大，为∞（无穷大）。在未测量时指针指在左端无穷处。

第2条标有“V”（左方）和“mA”（右方）字样的为交直流电压/直流电流刻度线。在测量交、直流电压和直流电流时都查看这条刻度线。该刻度线最左端刻度表示最小值，最右端刻度表示最大值，在该刻度线下方标有三组数，它们的最大值分别是250、50和10。当选择不同档位时，要将刻度线的最大刻度看作该档位最大量程数值（其他刻度也要相应变化）。如档位开关置于“50V”档测量时，若指针指在第2刻度线最大刻度处，表示此时测量的电压值为50V（而不是10V或250V）。

第3条标有“hFE”字样的为晶体管放大倍数刻度线。在测量晶体管放大倍数时查看这条刻度线。

第4条标有“C（μF）”字样的为电容量刻度线。在测量电容容量时查看这条刻度线。

第5条标有“L（H）”字样的为电感量刻度线。在测量电感的电感量时查看该刻度线。

第6条标有“dB”字样的为音频电平刻度线。在测量音频信号电平时查看这条刻度线。

2.档位开关

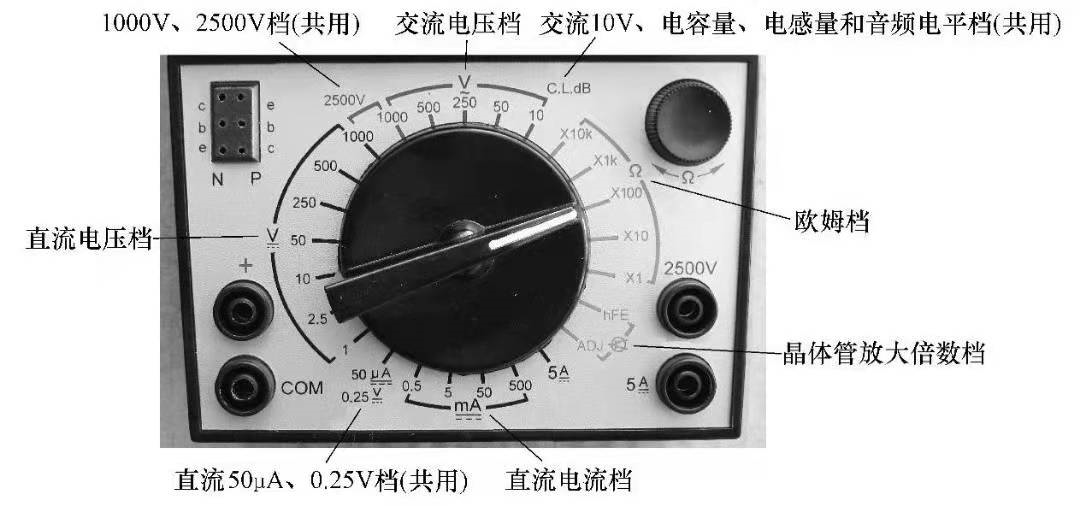

档位开关的功能是选择不同的测量档位。档位开关如图所示。

档位开关

3.旋钮

万用表面板上有两个旋钮：机械校零旋钮和欧姆调零旋钮，如图3-1所示。

机械调零旋钮的功能是在测量前将指针调到电压/电流刻度线的“0”刻度处。欧姆调零旋钮的功能是在使用电阻档测量时，将指针调到欧姆刻度线的“0”刻度处。

4.插孔

万用表面板上有4个独立插孔和一个6孔组合插孔，如图所示。

标有“+”字样的为红表笔插孔；标有“COM（或-）”字样的为黑表笔插孔；标有“5A”字样的为大电流插孔，当测量500mA～5A范围内的电流时，红表笔应插入该插孔；标有“2500V”字样的为高电压插孔，当测量1000～2500V范围内的电压时，红表笔应插入此插孔。6孔组合插孔为晶体管测量插孔，标有“N”字样的3个孔为NPN晶体管的测量插孔，标有“P”字样的3个孔为PNP晶体管的测量插孔。
