所谓的几线制？简单地看，所用的仪表信号线和电源线的数量是多少就是几线制。

过程仪表信号有非标信号，0-20mA、0-5V、0-10V等，标准信号1-5V，4-20mA。

不难看出，标准仪表信号都有活零点，说的是信号下限不为零。这样的优点，便于仪表断线故障判断。

过程仪表电源有采用220V提供的交流电，也有采用24V提供的直流电。

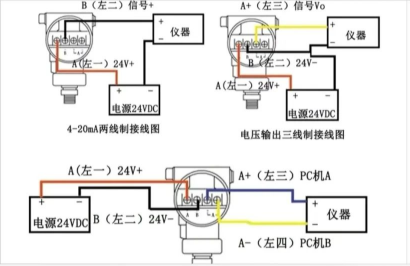

四线制仪表

电源与信号是隔离开的，指的是供电电源回路与信号回路都是独立的。我们一般把这种仪表的输出信号称之为无源信号。

两线制仪表

电源与信号共用一个回路，这种仪表输出的信号是有源信号。相比之前说的无源信号，如果要接入DCS模拟量输入卡件，这块卡件一定要具备配电功能。

三线制仪表

相比两线制仪表，其信号线只与电源线共用一根线，这类仪表的电源一定是24V直流电源的，而且信号与电源线是共负极的。

过程仪表种类很多，按照物理变量检测来分类，无非就是流量仪表，温度仪表，压力仪表、液位仪表。

压力，液位仪表

这类仪表采用两线制居多，通常是压力变送器，液位变送器，其实两线制仪表的说法也是压力，液位变送器诞生才有的，在这之前就是三线和四线制仪表。

流量仪表

这类仪表通常功率较大，因此采用的是四线制，信号与电源有各自的回路，比如电磁流量计。

温度仪表

通常是三线制，也有两线和四线制的，但温度仪表与其它的三线制仪表又不一样。它的工作是不需要供电电源的，因此只有信号线。温度仪表其实两线制的也可以用，但准确度欠佳，因此三线制温度传感器，多出一根线就可以起到消除线路阻抗的作用。

现在过程仪表信号基本上都是采用标准信号输出，这样的最大优点是提高了与其它仪表设备的兼容性。

现场的过程仪表常用的标准信号4-20mA，利于远距离传输。抗干扰能力强，活零点信号利于线路故障的判断。

现在的仪表信号基本上是接入DCS或者PLC系统。那么只要区分接入进来的信号4-20mA是有源信号还是无源信号。

例如PLC系统，那么是无源信号，AI点一定要组态成四线制，是有源信号AI点一定要组态成两线制。例如，DCS系统，如果是有源信号，那么组态AI点一要勾选配电，然后找到这块AI模块的相应通道改短路帽的跳线位置。是无源信号AI模块一定不能勾选配...KWZKMK体育在线注册,MK体育（中国）。
