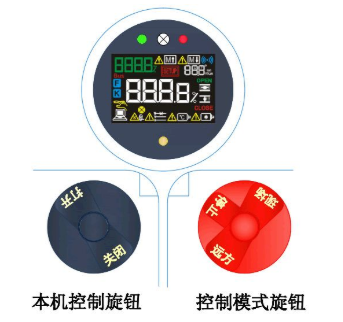

ZL-WH系列电动执行机构操作旋钮及液晶显示屏如图：

在信号调试前先将红色旋钮放置在“现场”位置，然后操作黑色旋钮“关闭”或“打开”旋钮观察。如操作“打开”时信号应往100%方向增长。如果往0%方向减小请旋转住旋钮ZL-WH系列执行器动作几秒种后会停止然后翻转(自动纠相)。若操作“关闭”旋钮和操作“打开”过程相反。

菜单进入:以下图中显示数值为随机数值

1、将红色旋钮转至“停止”位置

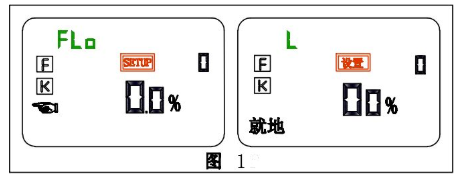

2、将黑色旋钮“打开”2次后，“关闭”并保持3-4秒，进入菜单图1 (全关位信号设置菜单)

3、操作黑色旋钮“关闭”或“打开”，让MK体育在线注册,MK体育（中国）门运行至全关位。在MK体育在线注册,MK体育（中国）门临近全 关位时，请用手轮将MK体育在线注册,MK体育（中国）门关到全关位，避免直接用电动操作时撞击MK体育在线注册,MK体育（中国）体造成设备损坏。MK体育在线注册,MK体育（中国）门到全关位后进行下一步。

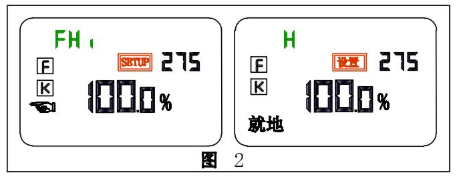

4、红色旋钮转至现场位置，黑色旋钮“关闭”- -次到下一-级菜单FHi或H (图2) (全开位信号设置菜单)

5、操作黑色旋钮“关闭”或“打开”，让MK体育在线注册,MK体育（中国）门运行至全开位。在MK体育在线注册,MK体育（中国）门临近 全开位时，请用手轮将MK体育在线注册,MK体育（中国）门打开到全开位，避免直接用电动操作时撞击MK体育在线注册,MK体育（中国）体造成设备损坏。MK体育在线注册,MK体育（中国）门到全开位后进行下一步。

6、将红色旋钮旋至现场位置，关闭黑色旋钮到END界面在关闭两到三次(为确认)，将红色旋钮旋至停止位置显示(STOP-100%)。至此，MK体育在线注册,MK体育（中国）门全开全关位置电子行程限位设置完毕。

7、将红色旋钮旋至现场位置，然后盘动手轮将显示信号100%到97%或98%左右。用黑色打开旋钮开控制

8、注意:如误进入另外菜单时，将红色旋钮旋转到远程后，退出程序，再按上述方法从新设定。
