浮球开关故障泵无法自启动案例分享

KWZK-A系列浮球开关故障泵无法自启动案例分享

一、故障类型：浮球开关使用时间过长导致厂前区纯净水房高压泵不能自启。

二、设备名称：KWZK-A系列液位控制器（浮球开关）。

三、厂家型号：MK体育在线注册,MK体育（中国）自控，

型号：KWZK-A型浮球（三芯）

四、故障现象：脱盐水工艺通知厂前区纯净水房高压泵不能自启，水箱里面没有水，请仪表人员帮忙排查一下故障。

五、工作原理及主要技术参数：主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。主要有常开、常闭切换式，工作环境一般在0-80℃,压力小于等于0.4MPa。分为两种系统：供水系统使用的是蓝色和黑色电缆，浮球在下水位时，接点是闭合状态；浮球在上水位时，接点是断开状态。排水系统使用蓝色和棕色电缆，浮球在下水位时，接点是断开状态；浮球在上水位时，接点是闭合状态。

六、作业前安全辨识：

1.穿戴好劳保用品带好工具，办理好检修工作票，和同事一起检修，相互配合注意安全。

2.现场有触电、打滑等风险隐患，注意做好防护。

3.厂前区纯净水房属于后勤保障设备，关系着全厂员工的吃饭问题，应该尽快处理。

七、判断故障原因。

1.现场检查接线箱里面的电源供电是否正常，指示灯是否正常等。

2.检查控制箱接线是否松动，或控制箱内接线脱落等现象。

3.现场观察浮球开关的接线有无损坏现象或有无老化破皮现象。

4.让工艺人员将控制开关切换到手动，现场手动启动泵发现也不能启动，排除远传的问题。

5.现场用万用表测量泵的各项信号均正常，排除泵坏的可能。

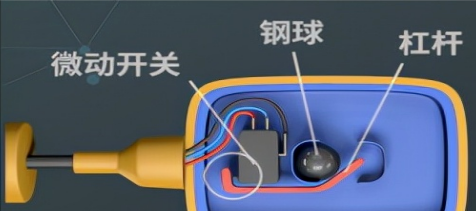

6.将浮球开关从水箱里面拿出来又放进去反复几次后启动泵有反应，但是启动观察后又会自动停，判断为浮球开关里面的钢球由于使用时间长导致磁性下降，导致启泵时接触不良或完全没有接触，从而使得泵不能自启。

八、处理方法。

1.断开现场供电电源。

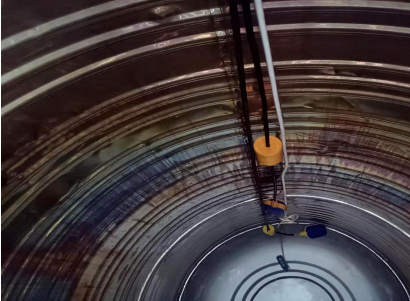

2.将老的浮球开关从水箱里面整理出来。

3.然后换上新的浮球开关，注意要调整好开关的位置，避免水箱水满而泵还没停止的现象发生。

4.更换完新的浮球开关，现场和工艺人员确认泵是否能启动正常。

5.将更换下来的浮球开关做好标记，打扫现场卫生。

九、KWZK-A系列浮球开关是一种常见的测量仪表，做好日常的工作维护保养就能够合理减少故障发生。1、液位变送器筒里面不应有固体残渣和磁残渣进入，以防对浮球导致卡阻及减少浮力。

2、依据介质状况，可定期清理主导管，清理管内堆积残渣。

3、对液体做好清理或更换浮球时，开启排污法兰，在装进磁性浮球时，应特别注意重端带磁性一端往上，不可以倒装。

4、对低温型及液化气型商品，液位变送器主体采用真空夹套保温，安装应用全过程中特别注意不要把夹套破坏，以防影响产品质量。

5、为避免远输或搬远全过程中浮球左右挪动导致毁坏，特用液位变送器出厂配套设施的校准磁钢在主导管外侧(贴有彩色标识)将磁性浮球吸住。因此在接到商品或安装后，请将校准磁钢取下，便于浮球能随液位左右挪动，应用前若磁翻柱翻转颜色不一致，可用校准磁钢将其调整一致，仪器仪表就能一切正常工作。
