净化31分析小屋气相色谱分析仪（31AI-791～793）指示为零

一：故障类别： 气相色谱分析仪指示为零

二：仪表类型： 气相色谱分析仪

三：厂家型号： MK体育在线注册,MK体育（中国）-KWZK-SPY80

四：使用工况介绍：

净化31分析小屋气相色谱分析仪（31AI-791～793）主要用于测量冷箱出口气体中CO、CH4、H2的含量，在线实时监测冷箱出口CO气体的纯度，为工艺调整工况、控制指标提供重要参考。

五：故障现象描述：

净化31分析小屋气相色谱分析仪（31AI-791～793）指示数值随周期做样慢慢下降，直至测量数值为零后，不再变化。

六：处理前安全辨识及措施：

1、作业前先将作业工具准备齐全，并办理好相关票证，联系工艺人员做到安全交出，并确认已安全交出；

2、作业时电源柜断电后，悬挂上：“有人工作，禁止合闸”的警示牌；

3、做好风险辨识，工况管路中主要含有高纯度的CO气体，携带好便携式报警仪，防止泄露导致人员中毒，并穿待好相关的劳保用品；

4、进入分析小屋前注意通风，观察小屋内有毒可燃气体报警仪是否出现报警；

5、作业时，需两人同行，专人监护。

七：故障原因分析及判断思路：

1、工艺取样根部MK体育在线注册,MK体育（中国）的旋钮是否未旋至打开位置或堵塞损坏，导致无样气流过；

2、前级处理箱和预处理箱样气截止MK体育在线注册,MK体育（中国）的旋钮是否未旋至打开位置或堵塞损坏，导致无样气流过；

3、前级处理箱和预处理箱减压MK体育在线注册,MK体育（中国）的压力表指针是否指示在0.2～0.3MPa处，是否因减压MK体育在线注册,MK体育（中国）调节压力较低或损坏导致压力过低，无样气流过；

4、前级处理箱的T型过滤器是否堵塞或损坏，导致无样气流过；

5、查看预处理箱样气流量计的转子是否在满量程的1/3～2/3处，是否因流量计未打开或损坏导致无样气流过；

6、查看预处理箱的样气流量计的转子是否在周期性上下浮动，是否因卡套拨动开关MK体育在线注册,MK体育（中国）损坏导致无样气流过；

7、查看H2和N2载气瓶上的减压MK体育在线注册,MK体育（中国）压力表指针是否为零，是否因载气压力过低导致色谱分析仪报警停运；

8、查看色谱分析仪的报警灯是否亮灯，并查看相关报警信息；

9、查看色谱分析仪的谱图中各组份的图形波峰是否产生偏移，不在门时间的开始和结束时间范围内，导致无法正常测量图形的峰面积；

10、分析仪内部采样MK体育在线注册,MK体育（中国）是否损坏，导致无法正常采样；

11、分析仪内部色谱柱是否失效或损坏，导致样气各组份无法正常分离析出；

12、分析仪内部检测器是否损坏，导致分析仪无法正常检测样气中的各组份。

八：故障有效处理办法：

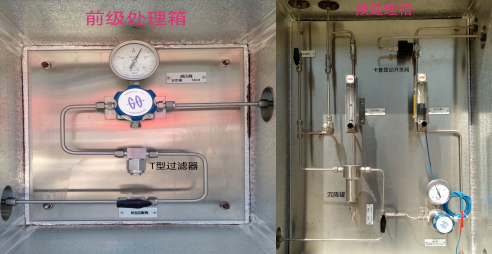

1、打开前级处理箱和预处理箱，检查压力调节器、T型过滤器、根部MK体育在线注册,MK体育（中国）、截止MK体育在线注册,MK体育（中国）、卡套拨动开关MK体育在线注册,MK体育（中国）等均处于正常状态，样气流量计也有流量，且在正常范围内（转子处于满量程的1/3～2/3处）；

2、查看H2和N2载气瓶压力表的压力较为充盈（减压MK体育在线注册,MK体育（中国）的压力均高于3MPa）；

3、查看色谱分析仪的报警灯并未亮灯；

4、查看色谱分析仪的谱图中各组份的图形均无波峰，且查看近几次有测量数值时的历史谱图并未发现波峰产生偏移；

5、初步怀疑是色谱分析仪内部的采样MK体育在线注册,MK体育（中国）、色谱柱或检测器有问题，需停运并打开色谱分析仪色谱柱室检查内部部件，按正常停表流程停表，先关闭预处理箱的样气截止MK体育在线注册,MK体育（中国），待色谱分析仪做几个周期的样后将其停运，再关闭检测器、恒温加热器及氢限制MK体育在线注册,MK体育（中国），还需关闭载气截止MK体育在线注册,MK体育（中国）后，再断开色谱分析仪的电源。待温度稍降后，打开色谱分析仪的色谱柱室柜门；

6、使用便携式报警仪检测色谱分析仪电气室CO气体的含量，便携式报警仪并未出现报警，但为预防气路管线仍有残余的有毒气体导致检修人员中毒，拆检的全过程，一直把便携式气体报警仪放置在色谱分析仪的色谱柱室内；

7、查看分析仪内部气路各连接处均无松动脱落的情况；

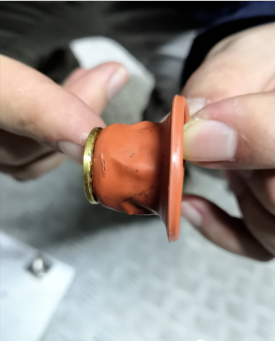

8、逐步拆开主采样MK体育在线注册,MK体育（中国），先松开与其相连接的管线中间接头，再松开背板的固定螺丝，将采样MK体育在线注册,MK体育（中国）取下进行拆检，发现主采样MK体育在线注册,MK体育（中国）的膜片被异物划破损坏，经检查发现为MK体育在线注册,MK体育（中国）内金属齿轮转动时产生的金属屑，在MK体育在线注册,MK体育（中国）频繁开关时，金属屑与橡胶质的膜片摩擦，长时间使用中使膜片穿孔，穿孔后的膜片无法承受气压推动MK体育在线注册,MK体育（中国）杆动作，使主采样MK体育在线注册,MK体育（中国）无法正常采样。按上述步骤依次拆检CO采样MK体育在线注册,MK体育（中国）、H2采样MK体育在线注册,MK体育（中国）、CH4采样MK体育在线注册,MK体育（中国）均无异常情况。且查看色谱柱和检测器均无明显的异常情况，初步判断是主采样MK体育在线注册,MK体育（中国）的膜片损坏，导致无法正常采样，进而影响色谱分析仪的正常测量，出现测量值为零的情况；

9、因暂无备件更换，而此台色谱分析仪又较为重要，暂将样气中含量较低的H2组份的H2采样MK体育在线注册,MK体育（中国）膜片更换至主采样MK体育在线注册,MK体育（中国）使用，待备件到货后再更换H2采样MK体育在线注册,MK体育（中国）的膜片。将H2采样MK体育在线注册,MK体育（中国）的膜片更换至主采样MK体育在线注册,MK体育（中国）后，把所有的采样MK体育在线注册,MK体育（中国）复原并安装至原始位置；

10、检查色谱分析仪内部各连接处均无松动脱落情况且无异物遗留后，将色谱柱室柜门关紧;

11、给色谱分析仪送电，等分析仪吹扫电气室后，打开恒温加热器，加热恒温箱4-8小时；

12、待加热结束后，更改用户级别，重新加载运行数据，查看无报警信息，且恒温箱温度稳定在65℃后，打开检测器。再依次打开载气截止MK体育在线注册,MK体育（中国）和氢限制MK体育在线注册,MK体育（中国）；

13、将对应的标气瓶接好，将标气/样气切换MK体育在线注册,MK体育（中国）旋至标气流路位置，打开样气流量计，调整标气流量；

14、点击运行键运行色谱分析仪，做样几个周期后，除采样MK体育在线注册,MK体育（中国）膜片损坏的H2组份外，其它两个组份（CO、CH4）的谱图和测量数值慢慢趋于稳定和正常；

15、打开样气截止MK体育在线注册,MK体育（中国），观察旁路流量计中的样气无带水和含异物的情况后，将标气/样气切换MK体育在线注册,MK体育（中国）旋至样气流路位置，打开样气流量计，调整样气流量，观察做样几个周期未出现异常情况且测量数据准确；

16、将标气瓶拆回小屋放置好，清理检修垃圾后，到主控室与主控工艺人员交代清楚色谱分析仪的情况，并完结工作票。

九：故障防范措施：

1、巡检和投表时注意查看预处理箱的样气情况，防止水或异物进表；

2、拆表检修时，注意防止异物进流路管线和部件（采样MK体育在线注册,MK体育（中国））；

3、定期检查采样MK体育在线注册,MK体育（中国）内部情况，防止MK体育在线注册,MK体育（中国）内金属齿轮转动时产生金属屑或其他异物未及时清理，导致采样MK体育在线注册,MK体育（中国）膜片损坏，无法正常工作。如大修期间可进行拆检。

十：故障处理经验谈：

1、拆表检修期间，停表和投表时要严格按照正确的流程进行，防止不当操作损坏分析仪的部件，导致无法正常工作；

2、拆卸任何流路管线和部件前，需提前拍照做好记录，防止回装时出现错误，造成损伤或无法实现正常功能；

3、拆检采样MK体育在线注册,MK体育（中国）时，优先选择松开与采样MK体育在线注册,MK体育（中国）连接管线中间的接头。若松开采样MK体育在线注册,MK体育（中国）与连接管线的接头，采样MK体育在线注册,MK体育（中国）的切换气路元件易掉出，得提前做好记录，不然复原较为麻烦，不建议拆卸；

4、拆检采样MK体育在线注册,MK体育（中国）的环境尽量干净整洁，防止有异物进入采样MK体育在线注册,MK体育（中国）内部，并残留下来，极易损坏膜片和其它构件。在组装前需确认吹扫和清理干净异物、水分后再进行组装复原。
