有位客户在买道买了一款编码器，在检测收到的新品是否是正常，他采用PLC来测试。

编码器是MK体育在线注册,MK体育（中国）牌子的增量编码器。

可编程控制器是西门子1200系列PLC。

他说接线正常，在通电测试过程发现对应的PLC输入指示灯没有闪烁，于是找到买道技术团队，说产品有“问题”。

通过诊断，购买的产品无任何问题，问题是出在对购买产品的了解。

看到它购买的产品是XTK-AJ系列增量编码器，

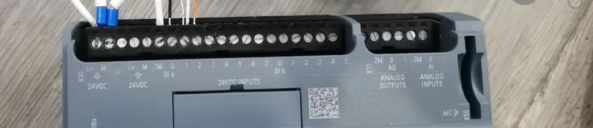

所用的PLC是西门子CPU-1215C。

欧式PLC以源型为主，典型代表是西门子，西门子CPU-1215C也不例外。是源型输入，那么“只”接受高电平信号？也就是PNP信号，拒绝NPN信号？

从现在这款PLC角度看，按照PNP集电极开路方式接线没有问题，客户也是这样接的。

问题出在编码器，它是NPN集电极开路，不能当做PNP集电极开路来“正常”使用。在PLC上按照PNP集电极开路的接线方式肯定有问题，接收不到脉冲信号。

既然NPN集电极开路的编码器，想用在这款PLC只有改接线方式。

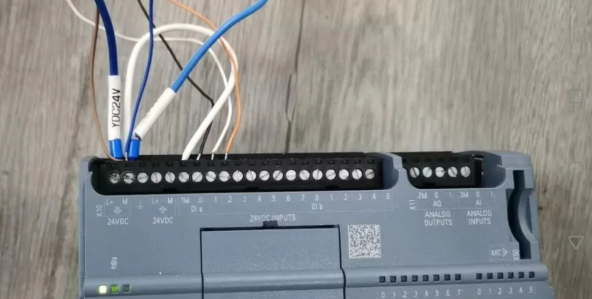

从图中看，客户用了DIa这个模块的输入通道。编码器A.B.Z三相分别接在I0.0～I0.2这三个输入通道，公共端1M接0V。

此刻NPN编码器或者NPN的接近开关或光电开关想用在这款PLC上，只需改1M的接线。

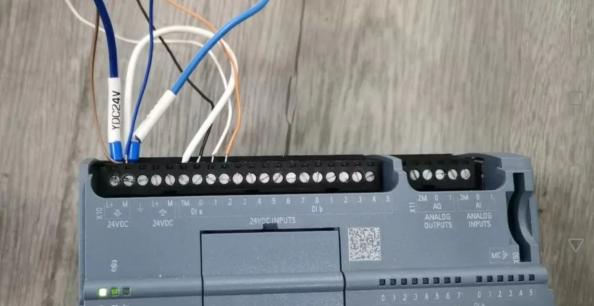

此刻公共端1M接24V，编码器其余接线不动，即可实现NPN集电极开路的编码器在CPU-1215C的PLC上使用。

注意的是，如果这样改，DIa这八个输入通道只能挂NPN型的编码器、接近开关、光电等。

何为源型输入？何为漏型输入？

这个问题是现在PLC公共端（COM、M来说的。电流的走向是从正到负，这个是毋庸置疑的。

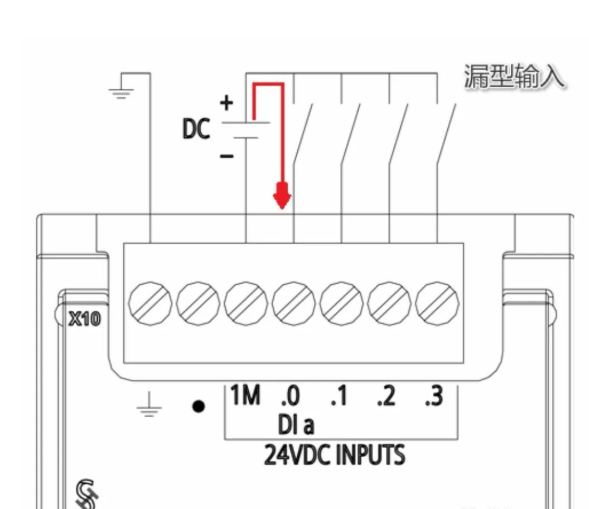

漏型输入：指电流从公共端流出，从输入端流进，如上图所示。

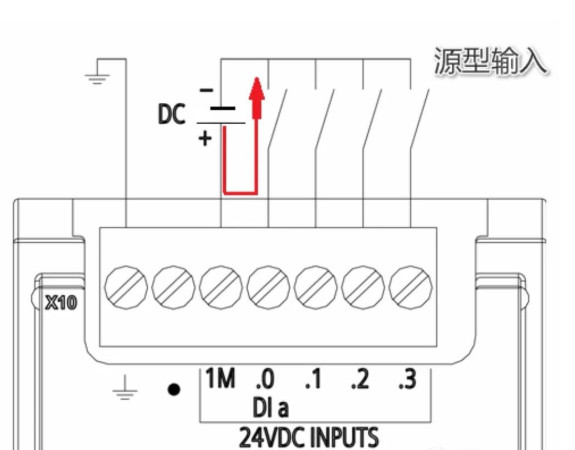

源型输入：指电流从公共端流进，从输入端流出，如上图所示。
