YC-LW2音叉式液位开关的故障处理

YC-LW2音叉式液位开关的故障处理

YC-LW2音叉式液位开关安装在一个水平管道上，当管道中有介质流过时，开关处于正常闭合状态，当管道中没有介质流过时，开关处于报警状态。

故障现象：该开关出现工作不正常现象，当管道中有介质流过时，开关处于报警状态。当无介质流过时，开关处于闭合状态。

原因分析：先对开关的电子插件部分及电子振荡线圈进行了检查，均一切正常。将整个开关从管道中拆下后，检查两个音叉，这时发现其中一个音叉发生了轻微的弯曲变形。音叉开关是依靠两个平行的音叉在送电后产生一定的振荡频率（当有介质流过时是一种频率。即通过设定为闭合状态；当没有介质流过时，又是一种频率，即通过设定为报警状态）的原理工作的。现在一个音叉发生了变形，从而改变了其原有的振荡频率，致使开关不能正常工作。而造成音叉弯曲变形的原因经过分析，发现该音叉在安装上存在着问题。

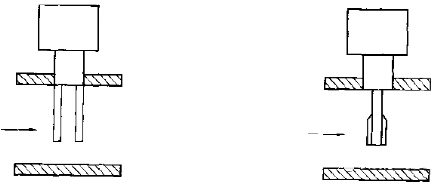

图3-13音叉发生变形的安装图，    图3-14音叉正确的安装图

图3-13是音叉发生变形的安装图，图3-14是正确的安装图。造成音叉变形的主要原因，是在开关后面1m处有一个两位式的程控MK体育在线注册,MK体育（中国）门。当MK体育在线注册,MK体育（中国）门快速打开后，管道中的介质对前面的音叉造成了一股冲击力．时间一久，导致前面的音叉向后产生了变形。

故障处理：音叉弯曲变形的原因找到了，通过对弯曲的音叉进行校正，并按照图3-14的正确安装图进行安装后投入使用，YC-LW2音叉式液位开关恢复了正常的工作。
