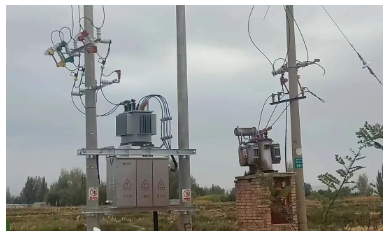

配网中，电力变压器是最重要的设备之一。

规格各异，数量巨大。

由于配电设备本身绝缘水平及防雷措施的问题，雷电过电压引起配电变压器损坏的案例较多。

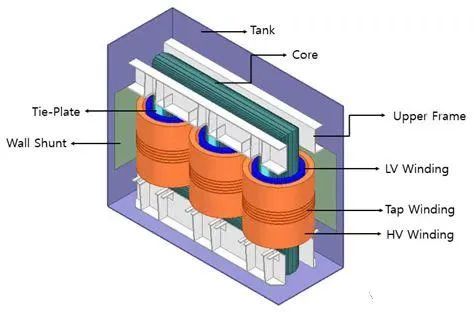

为了防止雷电过电压，配电变压器一般会在高压侧安装避雷器。但传递过电压在低压绕组产生的过电压，一般没有采取抑制措施。

今天读了一篇文献，分析了配电变压器低压侧安装无功补偿装置，以及无功补偿装置采用星形或角形接线对抑制过电压不同的效果，很受启发。

大家分享。

仿真数据

利用ATP-EMPT仿真软件，搭建模型。

接地电阻设定为4欧，高压侧布置YH5W 17/45避雷器，模拟幅值5千安、波形2.6/50us的雷电波入侵。

对象配变的接线方式分别为Dyn11和Yyn0。

直击雷作用下，低压侧过电压情况如下。

感应雷过电压情况下，低压侧过电压情况如下。

结 论

分析以上的仿真数据，可以得到如下结论。

配电变压器低压侧在未安装并联电容器的情况下，其过电压波形剧烈震荡且峰值较高，极易引起绝缘击穿。

低压侧安装角接并联电容器仅降低了过电压波形的震荡幅度，对其峰值影响较小。

低压侧安装Y星形接线并联电容器则能够大幅降低过电压峰值，同时能够消除波形震荡并降低过电压波形的陡度。

总的来说，配电变压器低压侧如果布置了电力并联电容器，推荐采用星形接线，对低压绕组过电压抑制效果更好。
