DELTAV系统组态流程介绍

DELTAV系统组态流程介绍

第一部分：对项目工程及软件的认识

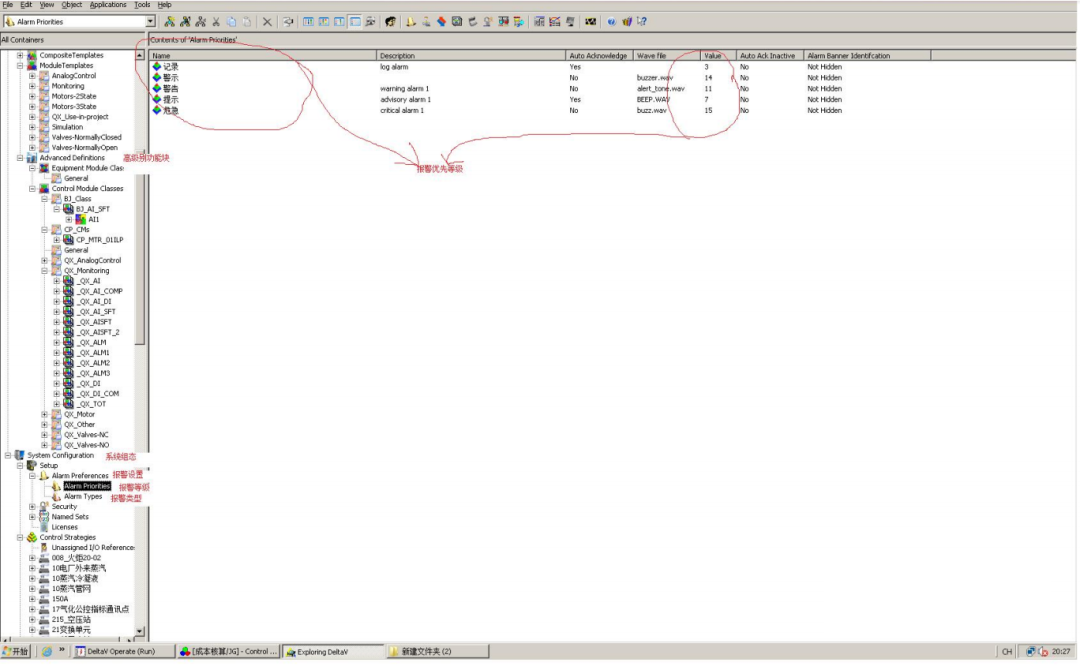

我们的工程项目分为库文件、系统组态和控制厂区

如图标识：

库文件主要是我们日常组态所使用的功能块库以及为方便组态而打包制作

的一些控制模块和功能块，可供我们直接调用，修改参数即可。

二、组态流程介绍

组态主要分为硬件组态和控制模块的组态，我们日常工作中做的组态主要增加点位组态，那在我们进行组之前，必须结合实际情况，如备用线缆的位置、新增所处的工段等去确定新增点位置，控制器、卡件、通道等，在准备工作完成后可根据以下步骤完成组态工作：

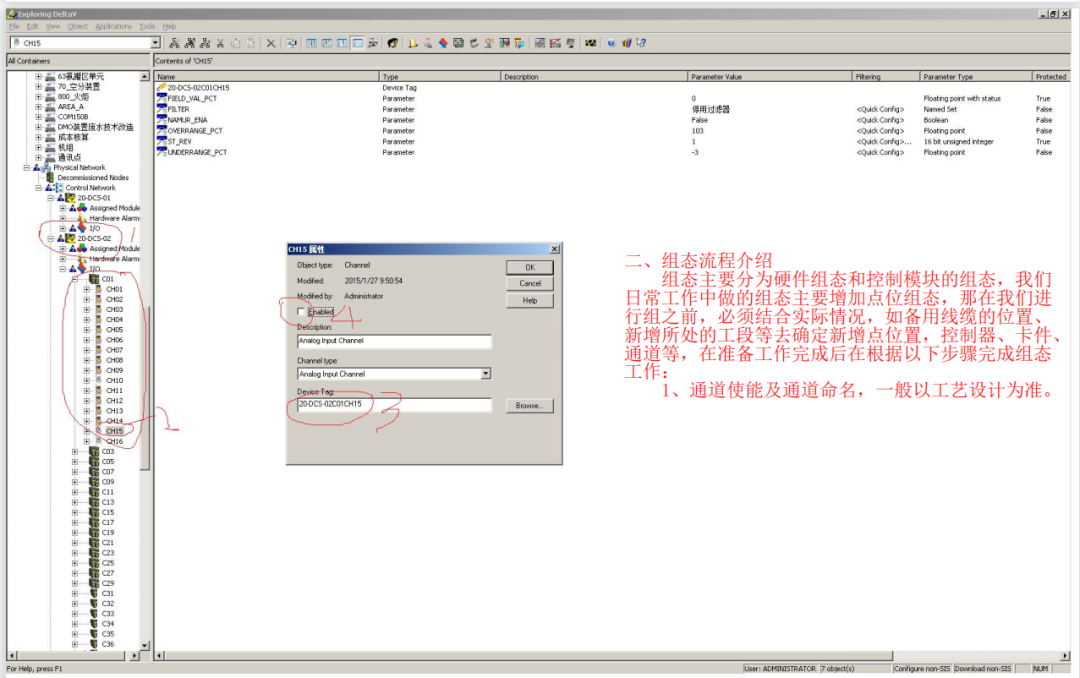

1、通道使能及通道命名，一般以工艺设计为准。

2、根据我们说要增加的点为使用的厂区，在所使用的厂区下新建点位，位号命名

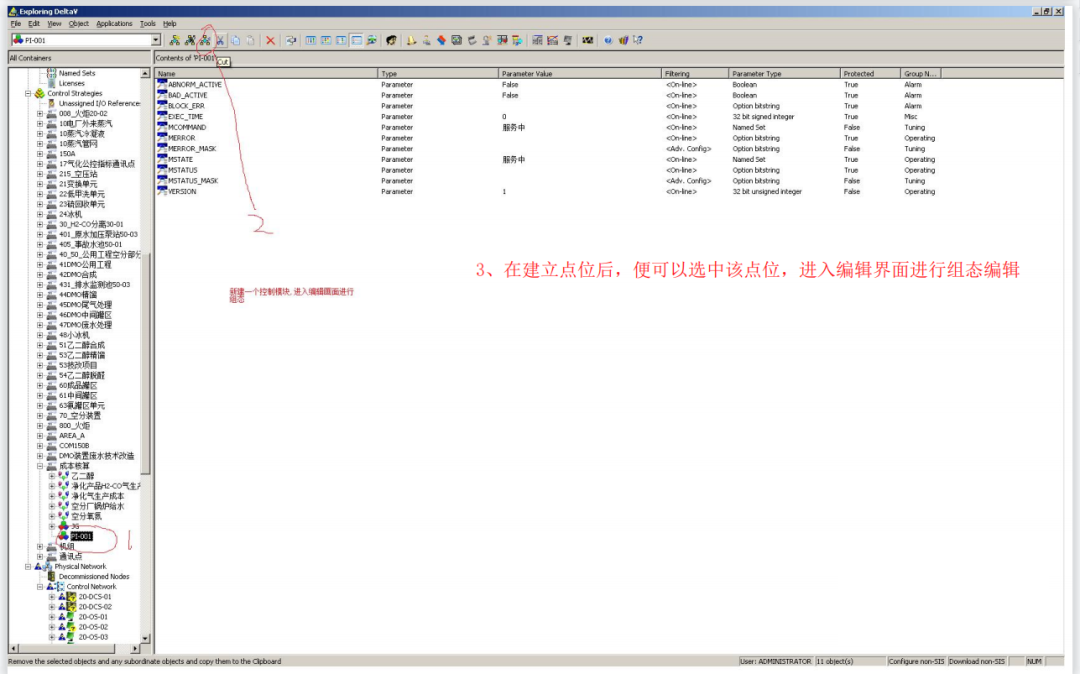

3、在建立点位后，便可以选中该点位，进入编辑界面进行组态编辑

4、本界面就是组态编辑界面，根据新增点的属性选择相应的模块，进行参数设置

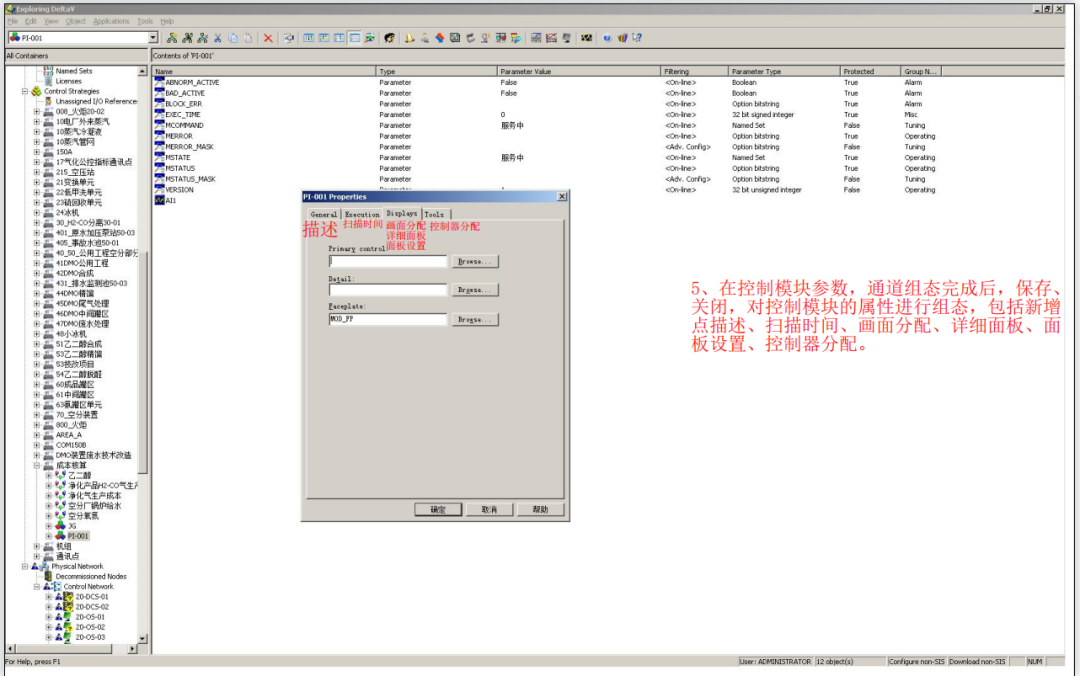

5、在控制模块参数，通道组态完成后，保存、关闭，对控制模块的属性进行组态，包括新增

点描述、扫描时间、画面分配、详细面板、面板设置、控制器分配。

6、历史数据采集趋势设置，确认参数设置完成后，下装到控制器
