真空断路器知识介绍

真空断路器，真空作为电弧开断介质。动静触头在真空灭弧室内接通、断开。

早期采用支柱绝缘子作为真空灭弧室支撑，灭弧室直接暴露在空气中，导电回路清楚明了，散热好，缺点是易受环境湿度、污秽以及异物入侵等影响导致电气绝缘破坏。

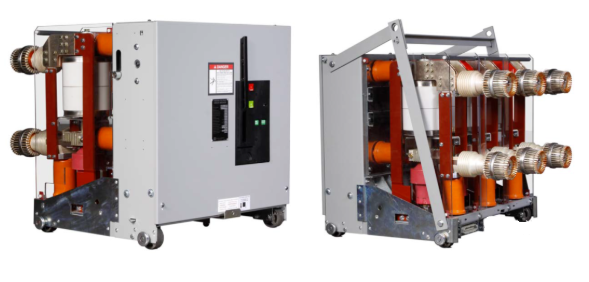

后来开发了绝缘罩形式，绝缘罩即作为真空灭弧室及导电回路的绝缘支撑，又起到相间、对地绝缘屏蔽的作用，减少环境影响，安装方便，又有利于散热，检修。

真空灭弧的特点

5）免维护。

型式试验开断次数

序列1是优选，序列2是适用于中性点有效接地系统中断路器所用的序列1的替代，采用这些计算和整定值，序列1产生的磨损为100%，序列2产生的磨损为125%，序列3产生的磨损为134%，因此，序列3可以用来代替序列1和序列2以减少不同试验回路的次数。序列4是国标针对于国内实际情况添加的，就是传统的满容量20/30/50次开断。

序列1的开断次数是274 次，序列2是116次，序列3是72次，从试验时间上来说，序列3所需试验时间较短，即满足IEC标准电寿命E2级要求，又节省试验费用。而方式四仅适用于国内要求，IEC市场客户未必接受。

直流分量

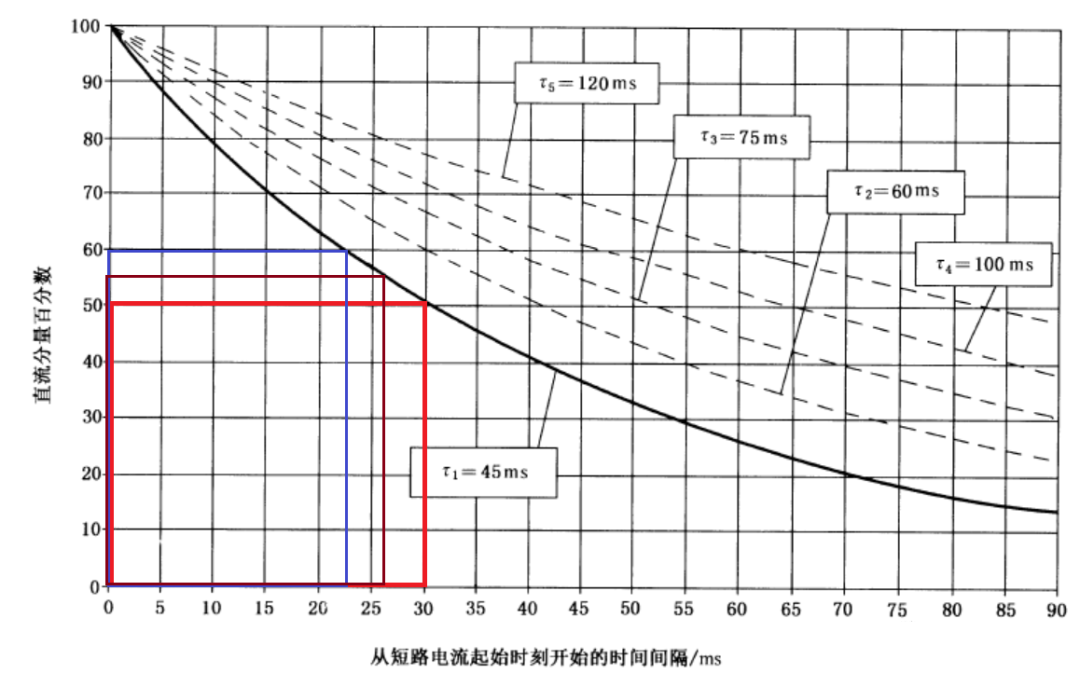

制造厂规定的断路器的最短分闸时间T加继电器时间后触头分离时刻的直流分量大于20%的情况。继电器时间是0,5周波，对于50Hz为10ms，直流时间常数45ms，对于最短分闸时间是20ms的断路器，20+10=30ms，30ms对应的直流分量大约在50%。

真空断路器结构要求

1、同型号真空断路器所配用的真空开关管，具有互换性。

2、断路器正面面板上设有记录操作次数的计数器。

3、断路器装有分、合闸按钮和分、合闸指示器。

4、断路器应装设弹簧储能指示器。

5、断路器的金属箱体上应有防锈的、导电性能良好的，直径为12mm的接地螺栓，接地点附近应标有接地符号。

6、断路器的二次回路，应有导线和接线端子相连，且二次回路与主回路隔离。

7、真空断路器的绝缘拉杆必须施加直流电压20kV，测试泄漏电流。
