tricon 压缩机控制功能块说明

tricon 用在压缩机控制方面非常普遍，不过tristation内的功能块其实很多人不熟悉，这里分享几个常见的功能块及说明：PID控制、盘车、联锁记忆、报警汇总。

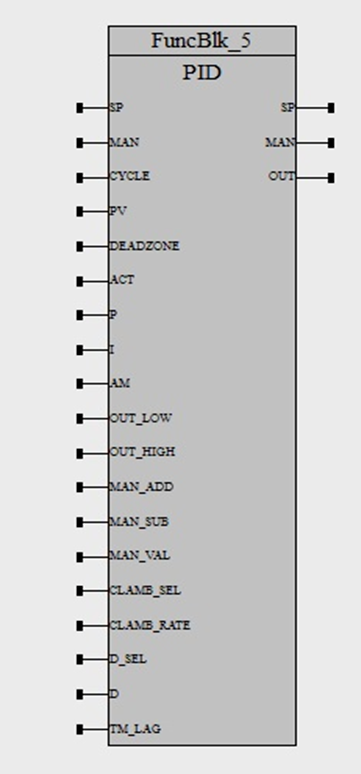

PID控制模块：

输入管脚：

SP：设定值；

MAN：手动输入值；

CYCLE：扫描时间，与程序整体扫描时间一致；

PV:实测值；

DEADZONE：测量死区；

ACT：正/反作用切换，当为1时为正作用，为0时为反作用；

P：比例系数；

I：积分时间；

AM：手/自动切换，当AM=1时，为自动状态；当AM=0时，为手动状态；

OUT_LOW:输出下限；

OUT_HOGH:输出上限；

MAN_ADD:手动输出单位加触动按钮；

MAN_SUB: 手动输出单位减触动按钮；

MAN_VAL: 手动输出单位加或减改变量；

CLAMB_SEL:当为1时，激活爬坡功能，当为0时，不激活此功能；

CLAMB_RATE:爬坡速率，此值越大越快。

D_SEL:PID调节微分作用激活，当为1时激活，为0时不激活；

D：微分时间；

TM_LAG:微分延迟时间；

（说明：如果实测值改变10通常D值要大于5000时才会影响到输出的小数点后1位，如果 大于50000会影响到个位，TM_LAG通常要大于1000才行，所以要根据实际情况修改微分项）

输出管脚：

OUT：MK体育在线注册,MK体育（中国）位输出，范围为0%~100%；

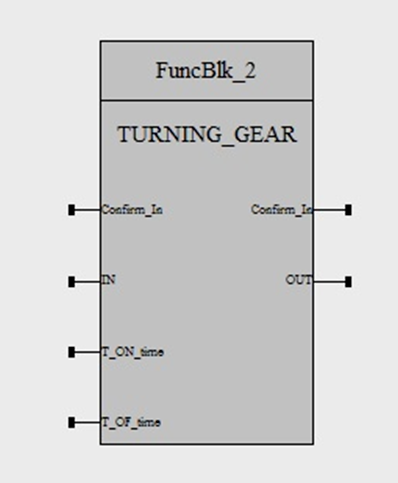

盘车控制模块：

输入管脚：

Confirm_In:人工确认；

IN:盘车条件；

T_ON_time:上升沿持续时间；

T_OF_time:下降沿持续时间；

输出管脚：

OUT:盘车输出；

联锁记忆模块：

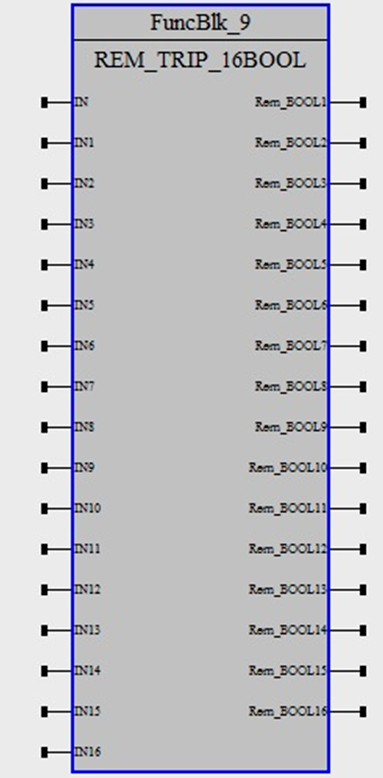

16点数字量联锁记忆模块：

输入管脚：

IN：此点接联锁模块的输出管脚，正常为1，当为0时瞬间记下16个实测值；

IN1~IN16：16个数字量测量值；

输出管脚：

Rem_BOOL1~ Rem_BOOL16:16个数字量联锁记忆值

*16点模拟量联锁记忆模块：

输入输出改为模拟量，其它不变。

*32点数字量/模拟量联锁记忆模块：输入点从16增加到32，其它不变。

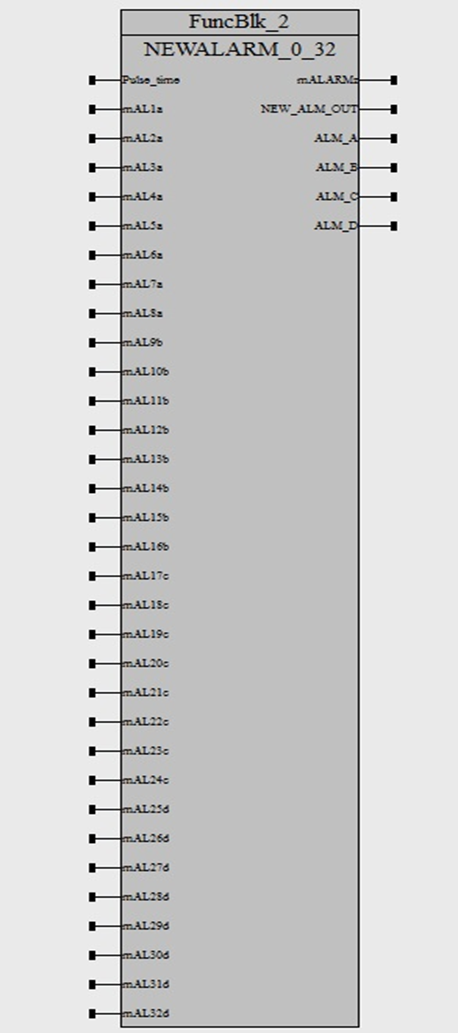

报警汇总模块：

输入管脚：；

Pulse_time:当新报警来临时的输出下降沿时间，通常设为1秒或0.5秒；

mAL1a~ mAL32d:从pack32汇总过来的报警采集量，变量为32位DWORD类型，如果无报警用DW#16#FFFFFFFF代替；

输出管脚：

mALARMZ：所有输入汇总后的报警状态 ,当有报警时为1，无报警为0；

NEW_ALM_OUT:新报警输出，正常为0，有报警为1，一般接嗡鸣器。

ALM_A:mAL1a—mAL8a汇总后的报警状态。

ALM_B/C/D：与ALM_A相同。
