7月22日夜间23点多，运行通知热工值班人员“#6机B循环水泵出口液控蝶MK体育在线注册,MK体育（中国）显示黄色故障（运行中开信号消失）”，当时到现场检查，怀疑为开到位中间继电器坏，经值长同意更换后，故障依旧，为了安全起见，综合考虑后，决定晚上暂不处理。

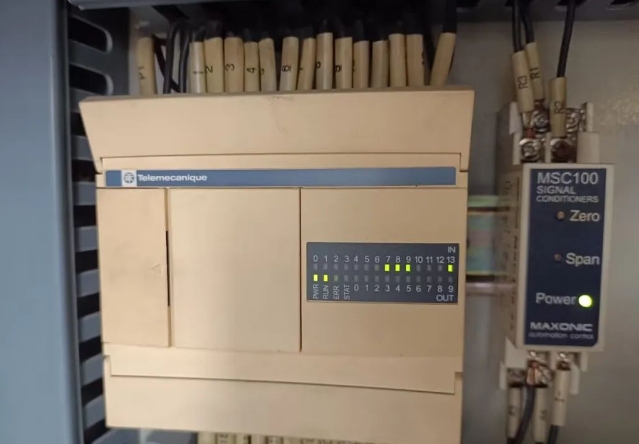

23日上班8点多，我们安排人员到现场检查情况。观察发现，循环水泵在运行，液控蝶MK体育在线注册,MK体育（中国）实际开到位，就地控制柜上开到位指示灯不亮，但就地开到位和关到位接近开关指示灯都亮（开到位灯正常亮，关到位相对较暗），查看就地控制柜内PLC上的相应DI指示灯， 7、8、9三个灯都亮。13灯亮。DO输出，一个通道也没有亮。

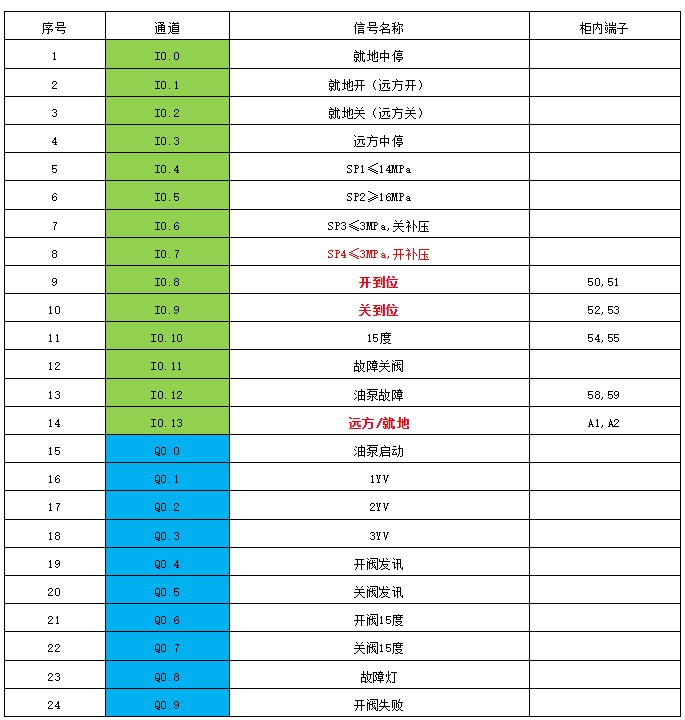

经查通道，7、8、9通道分别是SP4压力开关、开到位、关到位，13通道为“远方”位置，具体见下表：

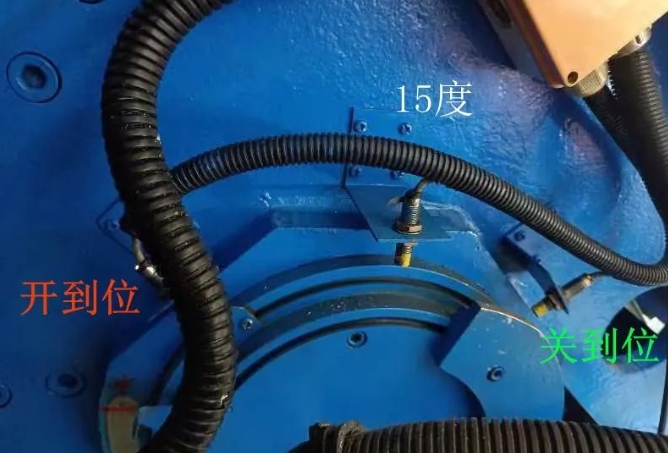

开关到位由DO通道输出，而DO一个也没有输出。这样基本排除了继电器的问题。很显然，蝶MK体育在线注册,MK体育（中国）全开，关到位不应该报，由此猜想开到位消失可能是关到位误报导致。看就地张贴的PLC逻辑图也得到了确认，开关到位在逻辑里存在信号互锁，关到位未发的前提下，开到位信号到才能发出。这样基本锁定了需要检查关到位开关回路或者更换关到位接近开关。编写并审批了处理方案，办理了工作票，同时准备了备件，在上午将近12点，我们开始了现场检查。在更换关到位接近开关时发现，就地接线盒线路较乱，且开、关、15度三个接近开关的棕色线并接在一个端子上，这样更换开关就很不方便（影响开到位接近开关的显示），停机检修项目要加上整理接线盒的线路，更换老化的端子，需要用端子短接片将接近开关的公共线短接，这样，运行中更换单个开关，就不影响其他，就更安全了。12点40，关到位开关更换完成，工作结束，信号恢复正常

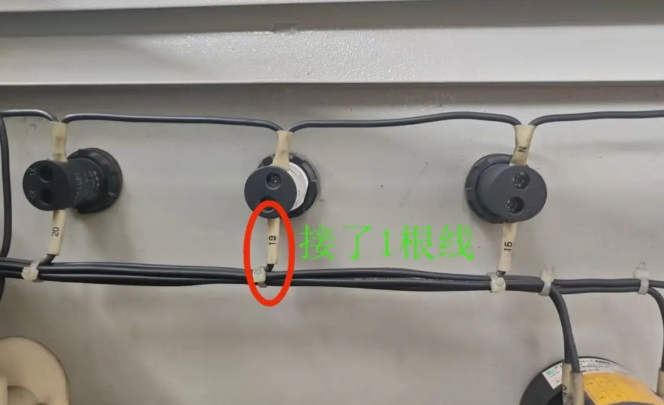

事情处理完了，但处理之前在就地看控制回路，还有一点没弄明白。PLC接收了现场的接近开关信号后（开、关、15度到位），开到位信号由逻辑判断后经DO通道输出，一路送给就地的指示灯，一路送至开到位继电器的线圈，常开触点送远方DCS。经查DO通道上的线号19并接了2根线，继电器线圈上的线号19也并接了2根，指示灯上只接了一根19线。这样，线路连接就有点理不清了。DO通道上接1根，送给继电器线圈，继电器再出1根线到灯上，这样，只有继电器线圈上需要并接2根线，通道上的另一个19号线去哪里了，遇到停机需要检查确认一下。
